PCB載流能力的計算一直缺乏權威的技術方法、公式，經驗豐富的CAD工程師依據個人經驗?zāi)茏龀鲚^準確的判斷。但對于CAD新手，不可謂遇上一道難題。

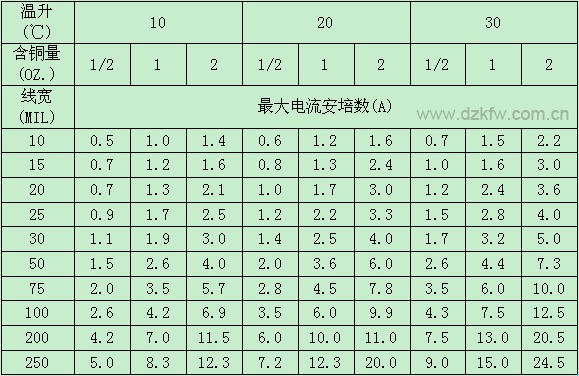

    PCB的載流能力取決于以下因素：線寬、線厚（銅箔厚度）、容許溫升。大家都知道，PCB走線越寬，載流能力越大。在此，請告訴我：假設在同等條件下，10MIL的走線能承受1A，那么50MIL的走線能承受多大電流，是5A嗎？答案自然是否定的。請看以下來自國際權威機構提供的數據：

OZ：盎司，是一個英制單位，根據對不同的材料特性又可以分為如下四種：常衡盎司，金衡盎司，藥衡盎司和液體盎司。其與國際標準單位的換算關系為：

常衡盎司--1盎司=28.350克

金衡盎司--1盎司=31.1035克

藥衡盎司--1盎司=31.1030克

液體盎司--1盎司=28.41毫升

則根據銅的密度和上述金衡盎司的換算關系可以得到：

如果1平方米的銅箔要使其重量為1金衡盎司，也就是31.1035克,則其厚度應該是31.1035/(8.9*100*1000)=35微米，即我們平時所說的做1盎司的PCB板，實際厚度就是35微米，2盎司就是70微米。
