protel 99 se教程(原理圖設計)

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2008-11-21

1.1 protel 99 se電路板設計步驟
  一般而言,設計電路板最基本的過程可以分為三大步驟。

  1. 電路原理圖的設計
    電路原理圖的設計主要是protel 99 se的原理圖設計系統(Advanced Schematic)來繪制一張電路原理圖。在這一過程中,要充分利用protel 99 se所提供的各種原理圖繪圖工具、各種編輯功能,來實現我們的目的,即得到一張正確、精美的電路原理圖。
  2. 產生網絡表
    網絡表是電路原理圖設計(SCH)與印制電路板設計(PCB)之間的一座橋梁,它是電路板自動的靈魂。網絡表可以從電路原理圖中獲得,也可從印制電路板中提取出來。
  3. 印制電路板的設計
    印制電路板的設計主要是針對protel 99 se的另外一個重要的部分PCB而言的,在這個過程中,我們借助protel 99 se提供的強大功能實現電路板的版面設計,完成高難度的等工作。

1.2 繪制簡單電路圖
  1.2.1 原理圖設計過程
  原理圖的設計可按下面過程來完成。

  1. 設計圖紙大小
     首先要構思好零件圖,設計好圖紙大小。圖紙大小是根據電路圖的規模和復雜程度而定的,設置合適的圖紙大小是設計好原理圖的第一步。
  2. 設置protel 99 se/Schematic設計環境
     包括設置格點大小和類型,光標類型等等,大多數參數也可以使用系統默認值。
  3. 旋轉零件
     用戶根據電路圖的需要,將零件從零件庫里取出放置到圖紙上,并對放置零件的序號、零件封裝進行定義和設定等工作。
  4. 原理圖布線
     利用protel 99 se/Schematic提供的各種工具,將圖紙上的元件用具有電氣意義的導線、符號連接起來,構成一個完整的原理圖。
  5. 調整線路
     將初步繪制好的電路圖作進一步的調整和修改,使得原理圖更加美觀。
  6. 報表輸出
     通過protel 99 se/Schematic提供的各種報表工具生成各種報表,其中最重要的報表是網絡表,通過網絡表為后續的電路板設計作準備。
  7. 文件保存及打印輸出
     最后的步驟是文件保存及打印輸出。

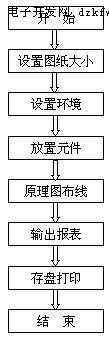

原理圖的設計流程圖如下圖1-1所示。

圖1-1原理圖設計流程

    1.2.2 新建一個設計庫

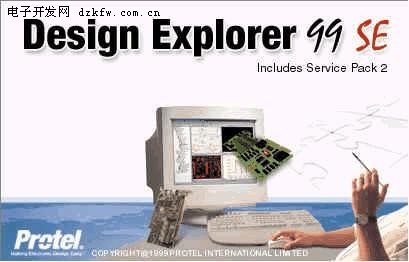

  (1)啟動Protel 99 se,出現以下啟動界面,如圖1-2所示。
Protel 99 se啟動界面
圖1-2 啟動界面

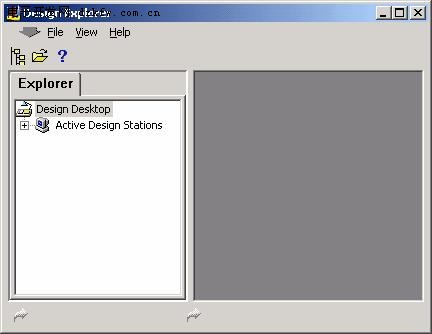

  啟動后出現的窗口如下圖1-3所示。

圖1-3 啟動后的窗口

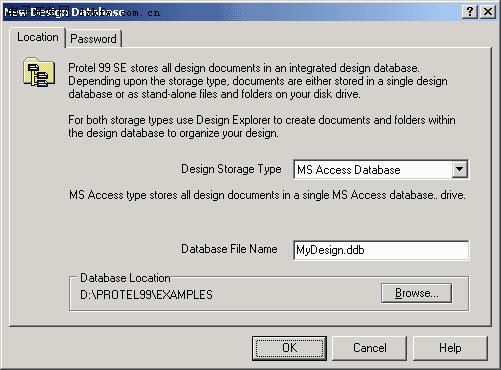

  (2)選取菜單File/New來新建一個設計庫,出現如下圖1-4對話框。
  Database File Name處可輸入設計庫存盤文件名,點擊Browse...改變存盤目錄。

圖1-4 新建設計庫對話框

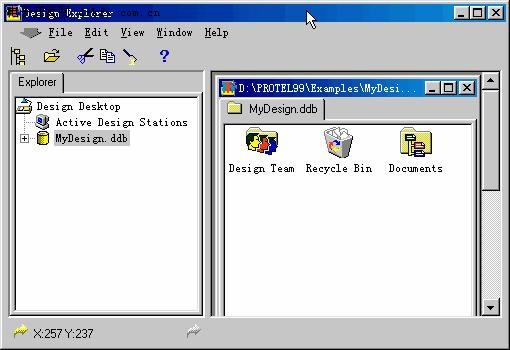

  如果您想用口令保護您的設計文件,可點擊Password選項卡,再選Yes并輸入口令,點擊OK按鈕后,出現如圖1-5主設計窗口。

圖1-5 主設計窗口

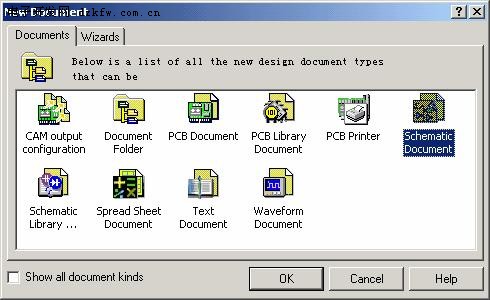

 。3)選取File/New...打開New Document對話框,如圖1-6,選取Schematic Document建立一個新的原理圖文檔。

圖1-6 新建文檔對話框

1.2.3 添加元件庫
  在放置元件之前,必須先將該元件所在的元件庫載入內存才行。如果一次載入過多的元件庫,將會占用較多的系統資源,同時也會降低應用程序的執行效率。所以,通常只載入必要而常用的元件庫,其它特殊的元件庫當需要時再載入。
  添加元件庫的步驟如下:
 。1)雙擊設計管理器中的Sheet1.Sch原理圖文檔圖標,打開原理圖編輯器。

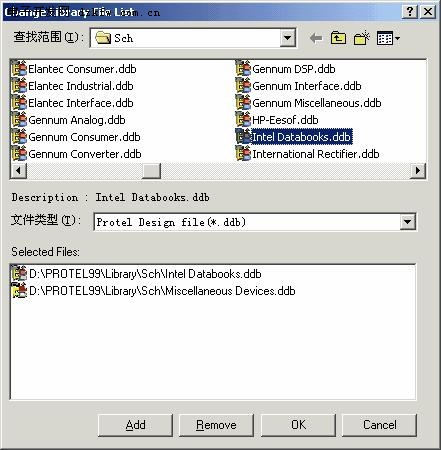

 。2)點擊設計管理器中的Browse Sch選項卡,然后點擊Add/Remove按鈕,屏幕將出現如圖1-7所示的“元件庫添加、刪除”對話框。

圖1-7 “元件庫添加/刪除”對話框

  (3)在Design Explorer 99\Library\Sch文件夾下選取元件庫文件,然后雙擊鼠標或點擊Add按鈕,此元件庫就會出現在Selected Files框中,如上圖1-7所示。
 。4)然后點擊OK按鈕,完成該元件庫的添加。

1.2.4 添加元件
  由于電路是由元件(含屬性)及元件間的邊線所組成的,所以現在要將所有可能使用到的元件都放到空白的繪圖頁上。
  通常用下面兩種方法來選取元件。
  1. 通過輸入元件編號來選取元件

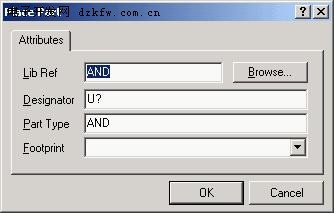

  做法是通過菜單命令Place/Part或直接點擊電路繪制工具欄上的按鈕,打開如圖1-8所示的“Place Part”對話框,然后在該對話框中輸入元件的名稱及屬性,如圖1-8所示。

圖1-8 輸入元件的編號及屬性

  Protel 99se的Place Part對話框包括以下選項。
 。1)Lib Ref 在元件庫中所定義的元件名稱,不會顯示在繪圖頁中。
 。2)Designator 流水序號。
 。3)Part Type 顯示在繪圖頁中的元件名稱,默認值與元件庫中名稱Lib Ref一致。
 。4)Footprint 包裝形式。應輸入該元件在PCB庫里的名稱。
  放置元件的過程中,按空格鍵可旋轉元件,按下X或Y可在X方向或Y方向鏡像,按Tab鍵可打開編輯元件對話框。

  2. 從元件列表中選取
  添加元件的另外一種方法是直接從元件列表中選取,該操作必須通過設計庫管理器窗口左邊的元件庫面板來進行。

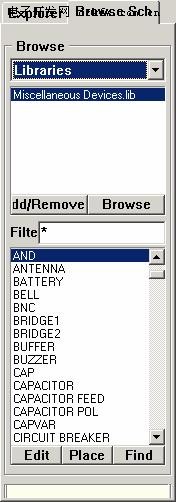

  下面示范如何從元件庫管理面板中取一個與門元件,如圖1-9所示。首先在面板上的Library欄中選取Miscellaneous Devices.lib,然后在Components In Library欄中利用滾動條找到AND并選定它。接下來單擊Place按鈕,此時屏幕上會出現一個隨鼠標移動的AND符號,按空格鍵可旋轉元件,按下X 或Y可在X方向或Y方向鏡像,按Tab鍵可打開編輯元件對話框。將符號移動到適當?shù)奈恢煤髥螕羰髽?biāo)左鍵使其定位即可。

圖1-9 選取元件

1.2.5 編輯元件
   Schematic中所有的元件對象都各自擁有一套相關的屬性。某些屬性只能在元件庫編輯中進行定義,而另一些屬性則只能在繪圖編輯時定義。

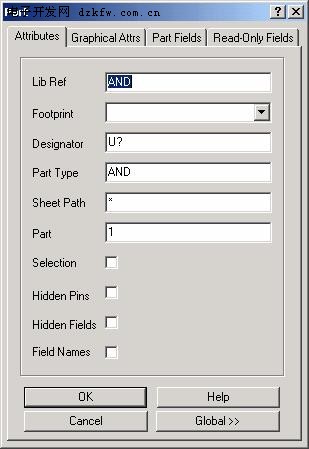

  在將元件放置到繪圖頁之前,此時元件符號可隨鼠標移動,如果按下〖TAB〗就可打開如圖1-10所示的Part對話框。

圖1-10 Part對話框

  “Attributes”選項卡中的內容較為常用,它包括以下選項。
 。1)Lib Ref 在元件庫中定義的元件名稱,

[1] [2] 下一頁
