不會顯示在繪圖頁中。
　　（2）Footprint　包裝形式。應輸入該元件在PCB庫里的名稱。
　　（3）Designator　流水序號。
　　（4）Part Type　顯示在繪圖頁中的元件名稱，默認值與元件庫中名稱Lib Ref一致。
　　（5）Sheet Path　成為繪圖頁元件時，定義下層繪圖頁的路徑。
　　（6）Part　定義子元件序號，如與門電路的第一個邏輯門為1，第二個為2，等等。
　　（7）Selection　切換選取狀態。
　　（8）Hidden Pins　是否顯示元件的隱藏引腳。
　　（9）Hidden Fields　是否顯示“Part Fields 1-8”、“Part Fields 9-16”選項卡中的　元件數據欄。
　　（10）Field Name　是否顯示元件數據欄名稱。

　　改變元件的屬性，也可以通過菜單命令Edit/Change。該命令可將編輯狀態切換到對象屬性編輯模式，此時只需將鼠標指針指向該，然后閩南鼠標左鍵，就可打開Part對話框。

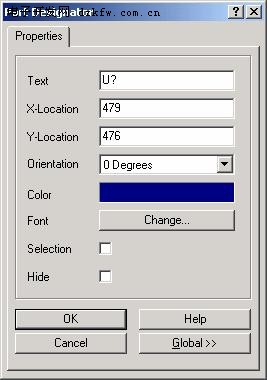

　　在元件的某一屬性上雙擊鼠標左鍵，則會打開一個針對該屬性的對話框。如在顯示文字U？是雙擊，由于這是Designator流水序號屬性，所以出現對應的Part Designator對話框，如圖1－11所示。

圖1－11　Part Designator對話框

1.2.6 放置電源與接地元件

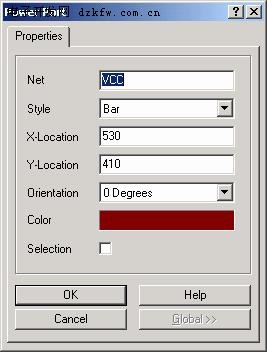

　　VCC電源元件與GND接地元件有別于一般的電氣元件。它們必須通過菜單Place/Power Port或電路圖繪制工具欄上的按鈕不調用，這編輯窗口中會有一個隨鼠標指針移動的電源符號，按Tab鍵，即出現如圖1－12所示的Power Port對話框。

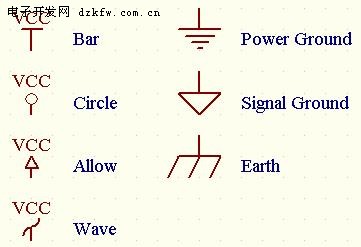

　　在對話框中可以編輯電源屬性，在Net欄中修改電源符號的網絡名稱，在Style欄中修改電源類型，Orientation修改電源符號放置的角度。電源與接地符號在Style下拉列表中有多種類型可供選擇，所下圖1－13所示。

圖1－13　各種電源與接地符號

1.2.7 連接線路
　　所有元件放置完畢后，就可以進行電路圖中各對象間的連線（Wiring）。連線的主要目的是按照電路設計的要求建立網絡的實際連通性。
　　要進行操作，可單擊電路繪制工具欄上的 按鈕或執行菜單Place/Wire將編輯狀態切換到連線模式，此時鼠標指針由空心箭頭變?yōu)榇笙伦帧Ｖ恍鑼⑹髽酥羔樦赶蛴�拉連線的元件端點，單擊鼠標左鍵，就會出現一條隨鼠標指針移動的預拉線，當鼠標指針移動到連線的轉彎點時，單擊鼠標左鍵就可定位一次轉彎。當拖動虛線到元件的引腳上并單擊鼠標左鍵，可在任何時候雙擊鼠標左鍵，就會終止該次連線。若想將編輯狀態切回到待命模式，可單擊鼠標右鍵可按下Esc鍵。

　　更快捷的連線方法：在待命模式，按鼠標右鍵，出現如圖1－14所示的右鍵菜單，點擊Place Wire菜單項就可以進行連線。

圖1－14　右鍵菜單

　　1.2.8 放置接點
　　在某些情況下Schematic會自動在連線上加上接點（Junction）。但通常有許多接點要我們自己動手才可以加上的。如默認情況下十字交叉的連線是不會自動加上接點的。如圖1－15所示。

圖1－15　連接類型

　　要放置接點，可單擊電路繪制工具欄上的 按鈕或執行菜單Place/Junction，這時鼠標指針會由空心箭頭變成大十字，且蹭還有一個小黑點。將鼠標指針指向欲放置接點的位置，單擊鼠標左鍵即可，單擊鼠標右鍵可按Esc鍵退出放置接點狀態。

1.2.9 保存文件
　　電路圖繪制完成后要保存起來，以供日后調出修改及使用。當打開一個舊的電路圖文件并進行修改后，執行菜單File/Save可自動按原文件名將其保存，同時覆蓋原先的舊文件。

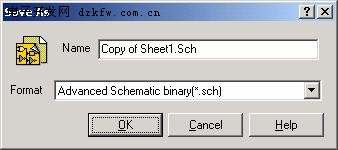

　　在保存文件時如果不希望覆蓋原來的文件，可彩換名保存的。具體方法是執行File/Save As...菜單命令，打開如圖1－16所示的Save As對話框，在對話框中指定新的存盤文件名就可以了。

圖1－16　換名存盤對話框

　　我們在“Save As”對話框中打開“Format”下拉列表框，就可以看到Schematic所能夠處理的各種文件格式：
　　Advanced Schematic Binary (*.sch)　Advanced Schematic　電路繪圖頁文件，二進制格式
　　Advanced Schematic　ASCII (*.asc)　Advanced Schematic　電路繪圖頁文件，文本格式
　　Orcad Schematic (*.sch)　SDT4　電路繪圖頁文件，二進制文件格式。
　　Advanced Schematic template ASCII (*.dot)　電路圖模板文件，文本格式。
　　Advanced Schematic template binary (*.dot)　電路圖模板文件，二進制格式。
　　Advanced Schematic binary files (*.prj)　項目中的主繪圖頁文件。

　　在默認情況下，電路圖文件的擴展名為.Sch。
