做一個屬于自己的PCB零件封裝

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2009-7-4

做一個屬于自己的PCB零件封裝

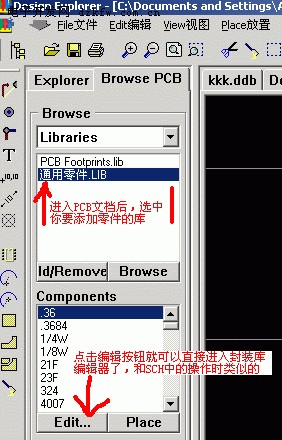

1.打開在前幾課已經做過的PCB,選擇那個我給大家提供的封裝庫然后按著圖選擇編輯按紐就進入了PCB封裝編輯器

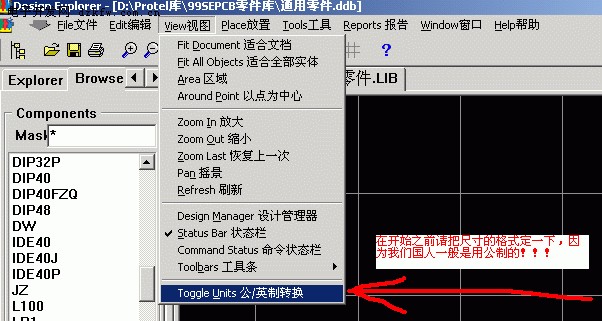

2.先把制式轉換一下,改為公制

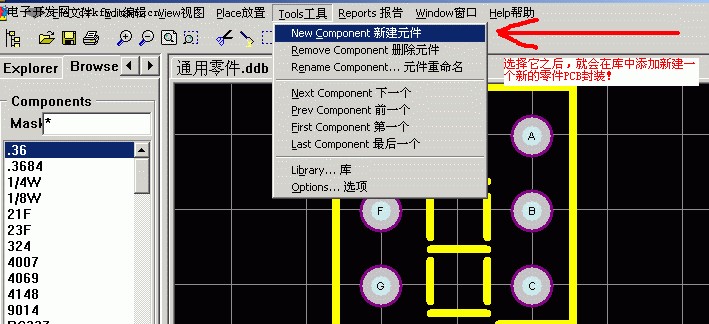

3.新建一個PCB封裝

 2.

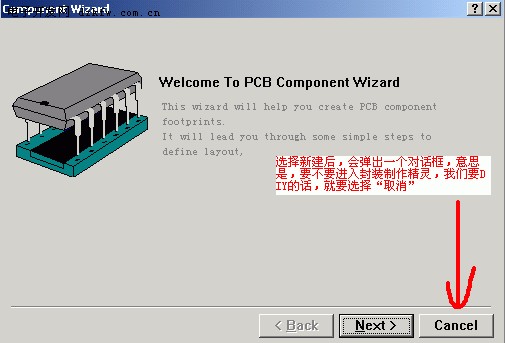

4.之后會出現這個對話框,是一個傻瓜精靈,選擇取消,因為我們要做一個完全屬于自己的封裝

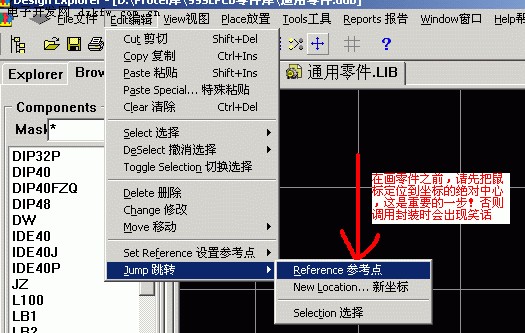

5.注意:在做之前一定要把封裝的起始位置定位成絕對中心,否者做好后的封裝無法正常調用!

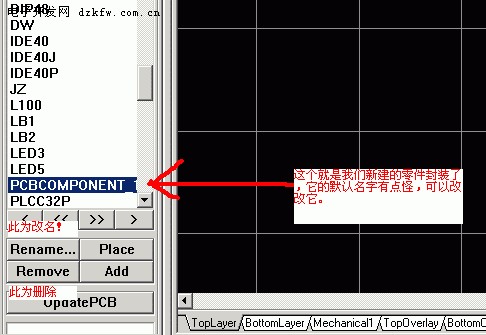

6.如果對默認的封裝名不滿意,就需要改一個自己喜歡的

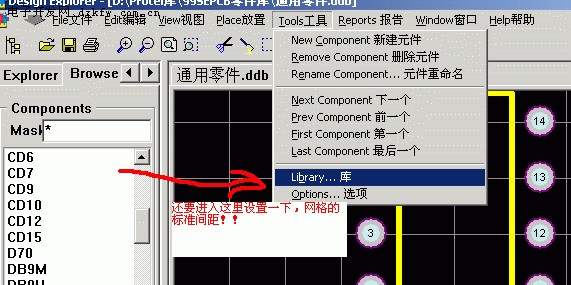

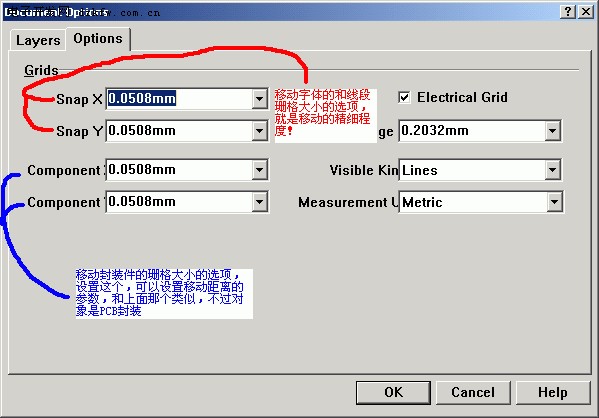

7.這個是用來設置網格的標準,屬于是個人喜好問題

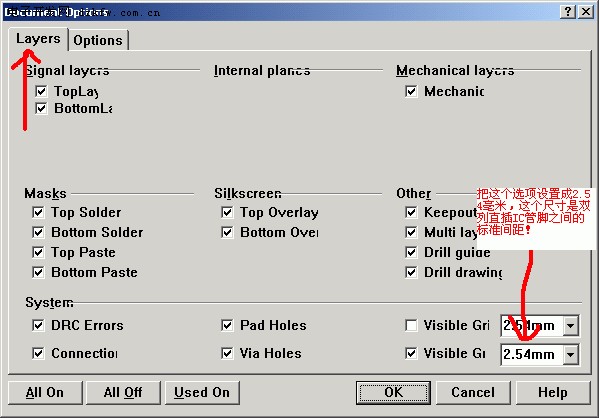

8.這個就是執行上一步后的對話框

X

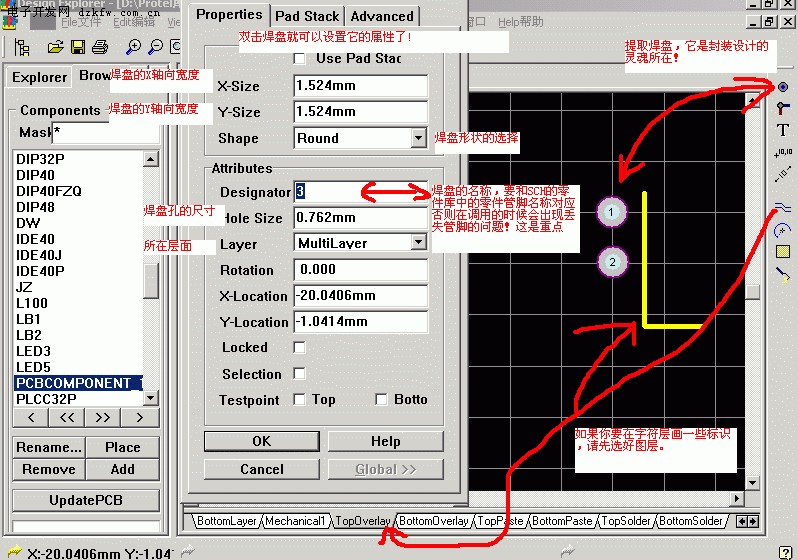

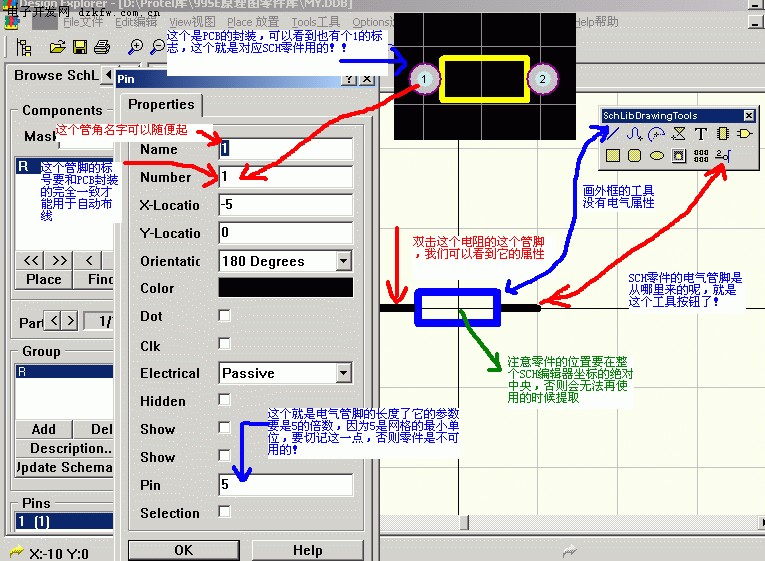

9.可以開始做封裝了,注意哪些中文注釋,核心問題就是焊盤的名稱,但愿你還記得做SCH零件的重點>>

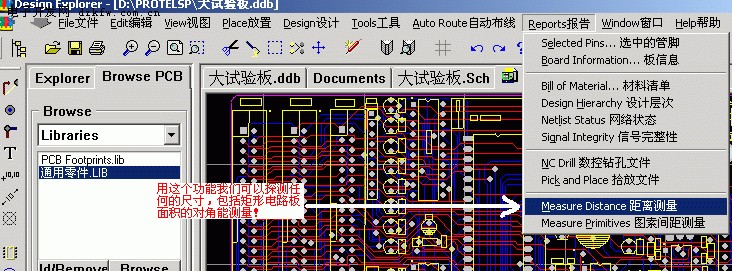

10.用這個功能可以知道我們做的封裝的尺寸是不是精確的


恭喜恭喜! 到這里, 你已經學會了PROTEL的基本操作,

Tags:protel,封裝,pcb,教程
