第2課:利用添加好的零件庫,進行畫第一個可以自動布線的原理圖

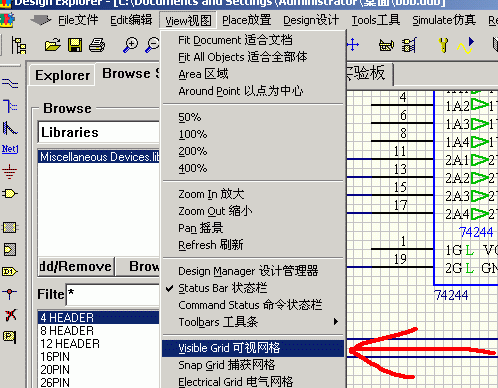

首先要先設置一下，去掉討厭的網格顯示

在這里我們利用先前添加好的SCH零件庫做一個簡單的SCH格式原理圖，然后進行自動布線

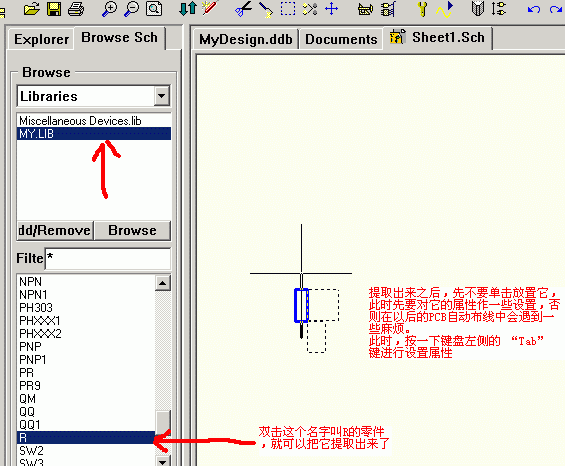

1.如何調出SCH零件進行并且進行屬性設置

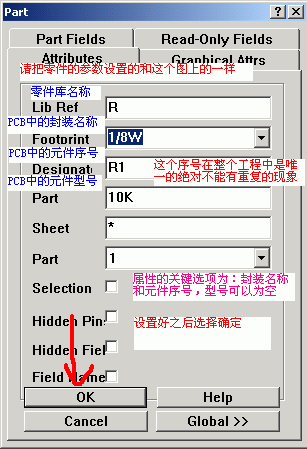

2.如何正確的設置SCH零件的屬性

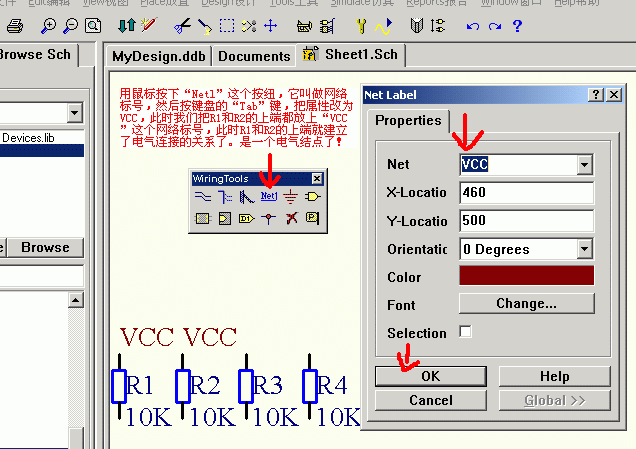

3.一個必須學會的操作，那就是網絡標號的使用，SCH可不是單純的畫圖板

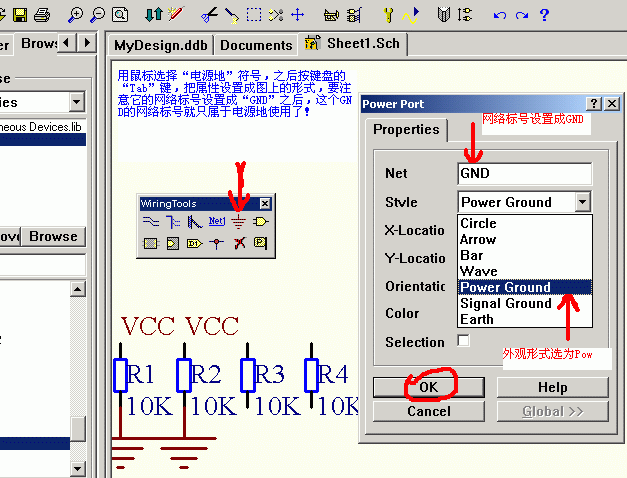

4.電源地的設置，這可是整個電氣系統的半邊天了

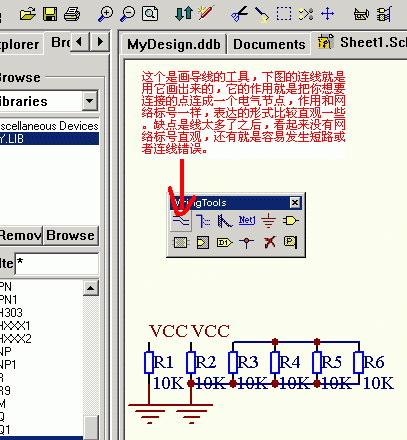

5.連線工具，和網絡標號的和網絡標號左右一樣，更直觀一些，屬于使用頻率很高的工具
