第一課：建立一個PCB文件，并且添加自動布線所必需的封裝庫

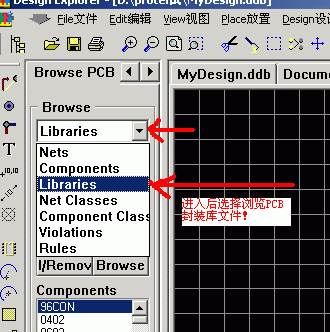

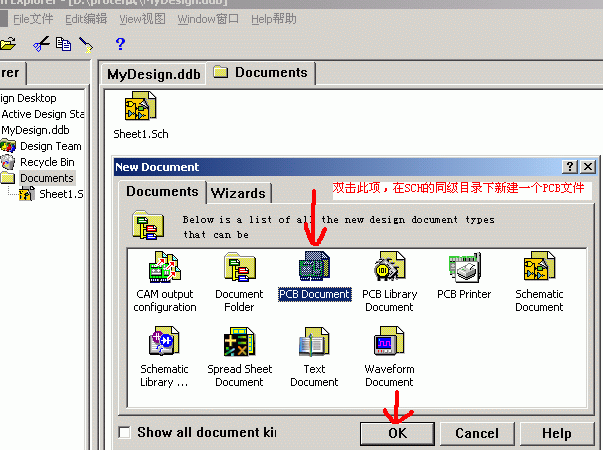

1.在Documents目錄下新建一個*.PCB文件，這樣做的目的是要讓*.SCH和*.PCB在同一目錄下

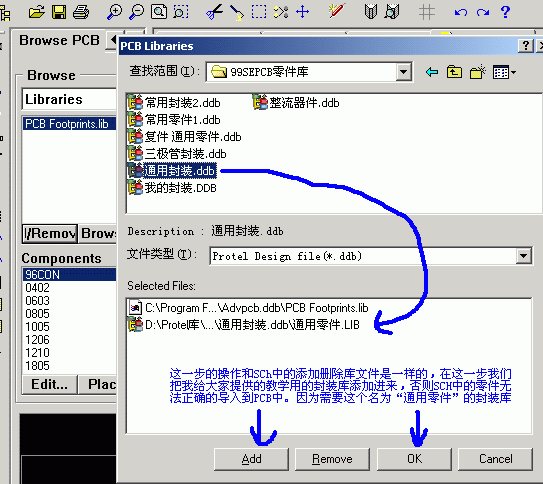

2.添加自動布線要用到的封裝庫

3.添加封裝庫

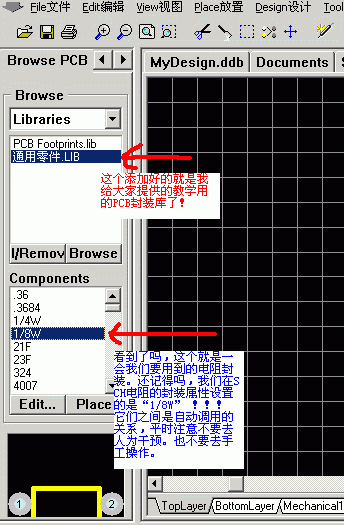

4.這是添加好后的效果

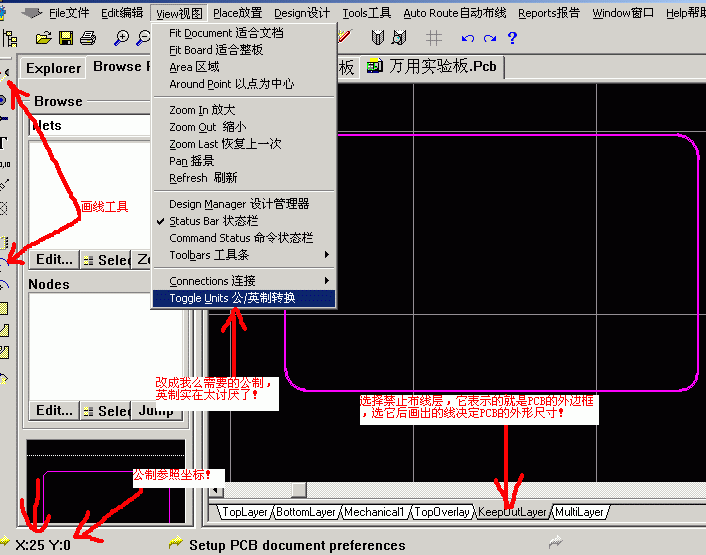

5.一定要把尺寸單位轉換一下,英制實在是不爽


第二課：把前面的SCH文件變成PCB板

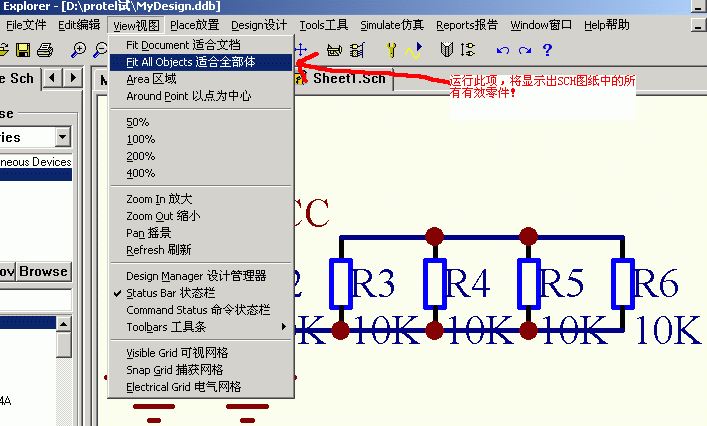

1.先看看SCH中都有什么零件

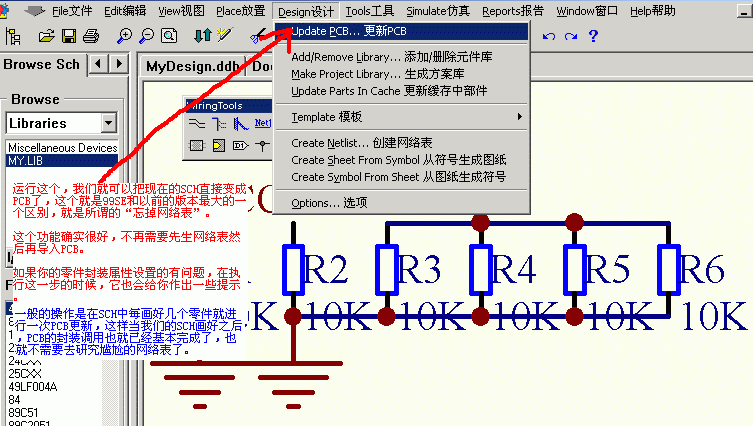

2.就是這個選項了,一個革命性的強大功能

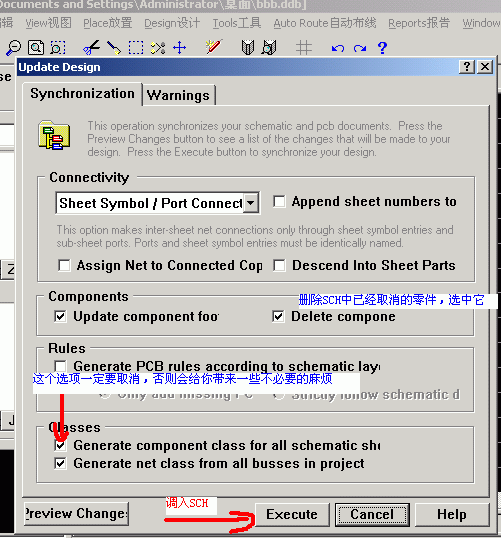

3.注意看一下中文注釋

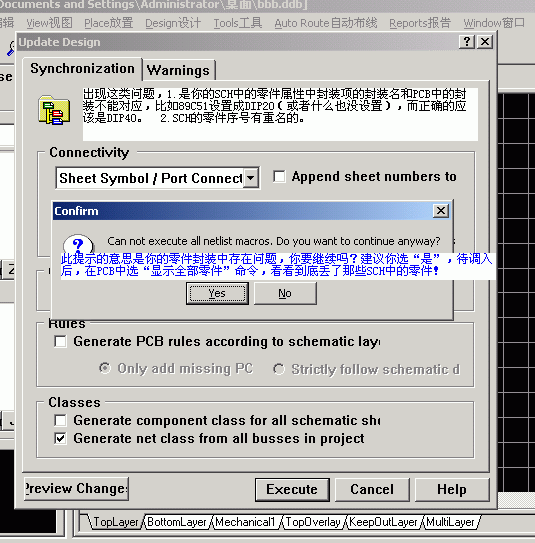

4.如果遇到這個問題,說明SCH的里面還存在小的問題,注意看中文注釋

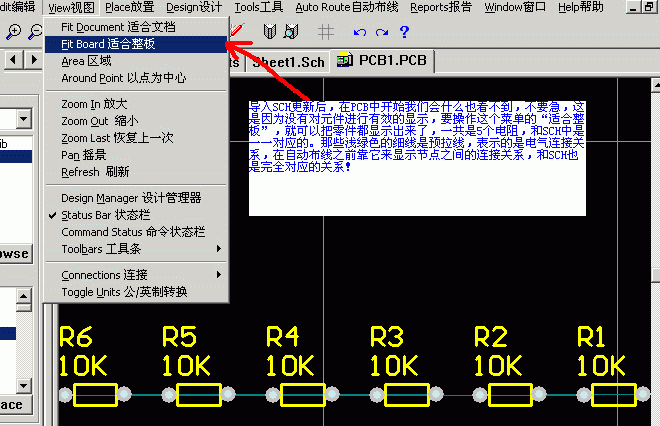

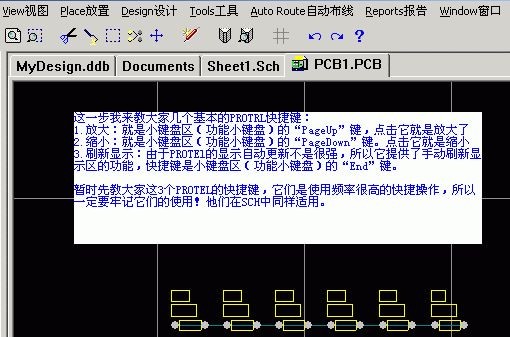

5.這是成功導入后的顯示方面的一些技巧

6.一些常用的技巧,補充一點,如要旋轉元件的話,只要用鼠標按住元件然后按壓鍵盤“空格鍵”即可

7.畫一個PCB的外型框

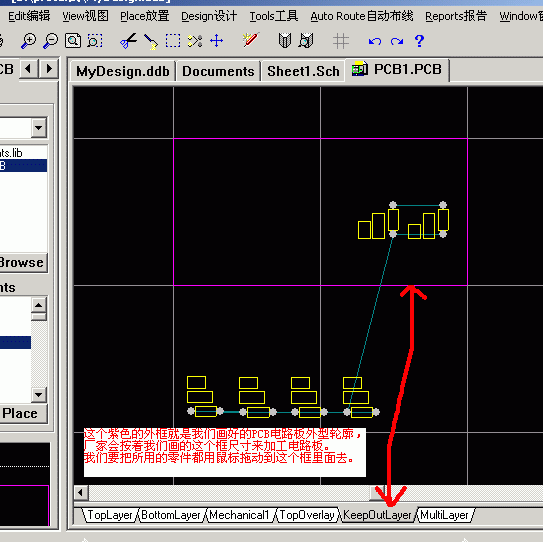

8.做一個自己要的外型框，然后把PCB零件封裝移動到里面去
