會員注冊第三課: 對PCB進行自動布線

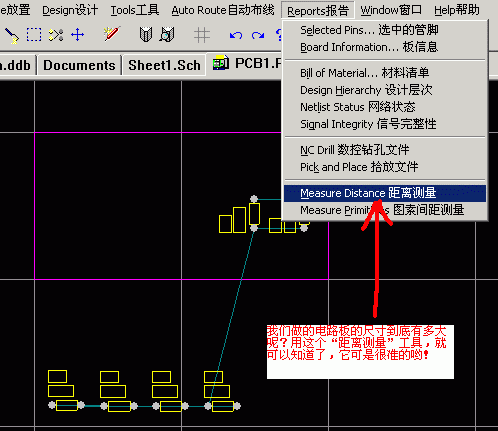

1.可以先看看尺寸是不是合適

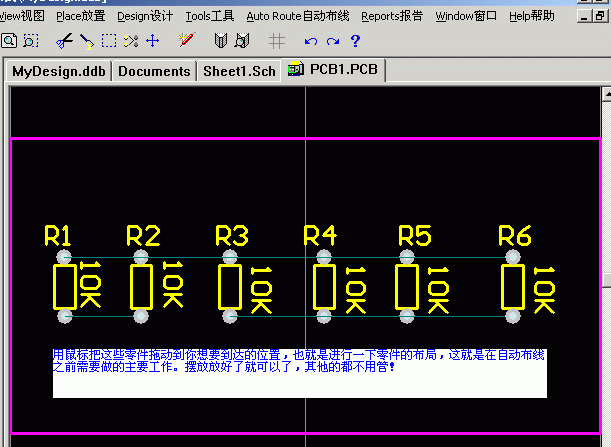

2.對元件進行一下布局,就是用鼠標拖動元件而已,鍵盤的“空格鍵”負責翻轉元件
3.自動布線之前要校驗一下，看看是不是有錯誤！

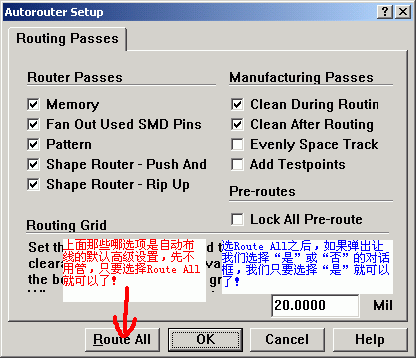

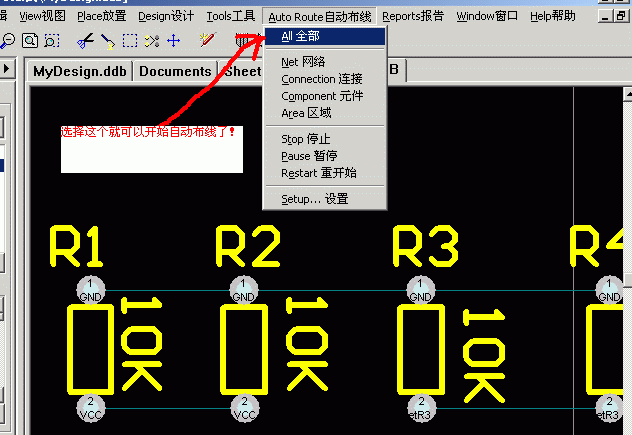

4.可以開始自動布線了
5.這是自動布線之前的最后一步

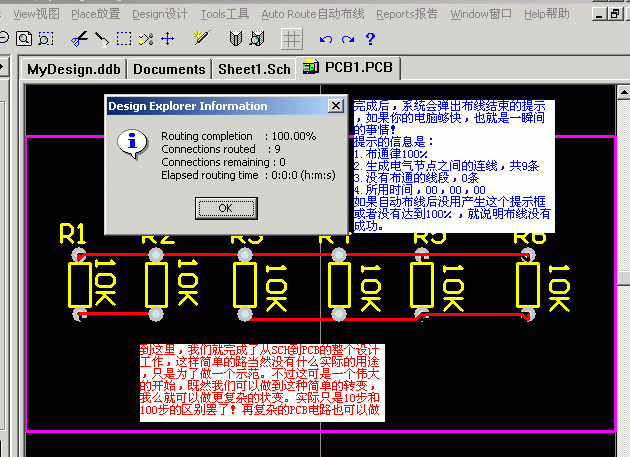

6.自動布線完成了，到這里你已經完成了對PROTEL99SE的一次快速穿越！
