西門子S7-200plc的數據裝載、傳送與移動全部通過移動指令MOV實現。移動指令MOV在梯形圖中的指令格式如圖10-4.1所示。
    指令中的MOV為移動指令代碼，B為數據長度，在S7-200中允許的數據范圍為：
    B:1字節（8位二進制）；
    W:l字（16位二進制）：

    DW:2字(32位二進制)：
    R：浮點數（32位二進制）。
    指令中，IN:源數據或數據存儲位置；
    OUT:移動目標位置。
    通過改變移動的源數據位置與移動目標位置，MOV指令可以完成數據的裝載、傳送與移動功能。當采用MOV BIR、MOV-- BIW時可以將直接輸入移動到指定的位置，或?qū)⒅付ǖ臄?shù)據直接送到輸出端。
    間接尋址：S7-200的移動指令中的數據源與移動目標不僅可以是常數、存儲器地址，還可以采用間接尋址方式。在采用間接尋址時，對指針的建立、操作數的指定有規定的格式與要求，其使用范圍也有一定的限制。如在建立指針時，應在指針地址前加“&”標記；當采用間接尋址時，應在地址指針存儲器前加“+”標記等，有關S7-200間接尋址的方法可以參見本書第8章。
    2．?dāng)?shù)據塊移動

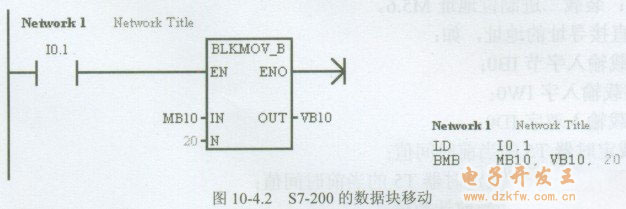

    S7-200的數據移動還可以“成塊”進行，這時應使用編程指令BLKMOV B（以字節為單位）、BLKMOV-W（以字為單位）、BLKMOV DW（以雙字為單位），梯形圖程序如圖10-4.2所示。

    圖10-4.2中的N用于指定移動的“塊”大小，執行程序可以將從MB10起的20字節標志寄存器數據(MBIO～MB39) -次性移動到VB10起的20字節變量寄存器中。
    當圖10-4.2采用BLKMOV—W、BLKMOV_DW指令時，只需要指定N為10與5，同樣可以實現移動20字節的目的。
    3．?dāng)?shù)據裝載與傳送
    所謂裝載實質是將指定的數據移動到累加器的操作，因此可以通過移動指令實現。在S7-200上，只需要在MOV指令中將移動目標位置(OUT)指定為累加器1(ACl)，即可實現數據裝載功能。
    所謂傳送，實質是將累加器的內容移動到指定位置的操作，因此，同樣可以通過移動指令實現。在S7-200上，只需要直接將數據源位置(IN)指令為累加器1(ACl)，即可實現數據的傳送功能。
