西門子s7-200模塊供電分自供電和外部供電，所謂自供電是指當輸入，輸出需要24v直流電源供電且模塊自帶24v電源容量能夠滿足供電要求時，不使用外部24v電源供電！而外部供電是指plc模塊輸入輸出或其中的輸入或輸出采用外部24v電源供電，此時注意模塊自帶24v電源與外部24v電源要各自獨立，即不能把2個電源并接或并用。但兩個24v電源的接地端可以以正確的接地方式相連接！
          模塊的輸入信號一般使用24v直流電壓，一般用模塊自帶24v直流電源供電，而模塊輸出采用什么電源供電則要看輸出信號的電壓要求以及模塊輸出觸點的類型而定，如果輸出觸點是繼電器，則可以使用直流或交流電源，電壓范圍不做要求，可以直流24v,也可以交流220v甚至是交流380v，具體由現場要求決定。如果輸出觸點為晶體管型，輸出電源必須使用24v直流電源！

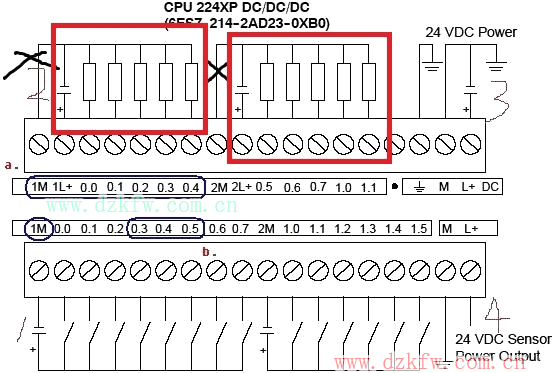

          你說的交流電源供電時的s7-200，就是指模塊上有L和N交流電源接入端的模塊，它必須接入的是交流220v電源，而直流供電時的s7-200，就是指模塊上有24v+和24v-直流電源接入端的模塊，它必須接入24v直流電源！
