工控設備的核心問題，就是抗干擾能力，如果抗干擾能力不夠高，那么，這個設備就是沒有多大用處。

要提高工控設備的抗干擾能力，首先就是要學會正確的使用plc。

1、PLC的內核電源和輸入輸出接口電源應該獨立

絕大多數的用戶，在設計系統電源時，只有一個電源，PLC的內核和接口都用這個電源。懂得光耦原理的人就會發現，這種接法，會把光耦旁路掉，也就是說，光耦完全沒有起到隔離的作用，整個PLC完全是在“裸奔”，沒有任何的保護能力，非常危險的!正確的做法是多加一個電源，專門只給PLC內核供電。輸入輸出接口可以共用一個電源。

2、PLC的輸出口如果接到感性負載，例如電磁閥，繼電器等有線圈的負載，需要在負載兩端反向加一個吸收二極管。具體的方法，可以到我們的網站查看產品的接線圖

如果沒有這個反向二極管，在電磁閥或繼電器斷開的瞬間，會產生一個反向電動勢。這個反向電動勢，和輸出口的電源疊加在一起，會大大超過輸出三極管(或場效應管)的電壓承受極限，導致三極管擊穿。對于反向二極管的參數，只要是電流不小于繼電器電流，耐壓不低于接口電源電壓就行了，像1N4004,1N4007都沒有任何問題。另外，市場上的電磁閥，接線如果標有正負極的，就表示里面已經有了吸收電路，不用外接二極管了。

3、電源的選擇

干擾信號都是高頻信號。比較典型的干擾信號源有變頻器，可控硅調壓電路。現在市面上的電源大多是開關電源，體積小，效率也很高，但是，最大的缺點就是，高頻干擾信號可以長驅直入。而過去的老式電源，里面有個很大體積的變壓器那種，體積大，效率低，但是對于高頻干擾信號卻可以很有效的抑制。所以，在選擇內核電源時，應該選擇老式變壓器電源。

如果找不到老式變壓器電源，可以在開關電源前接一個1:1的隔離變壓器，或在內核電源的輸入端接共模線圈，用來阻隔高頻干擾。

4、布局

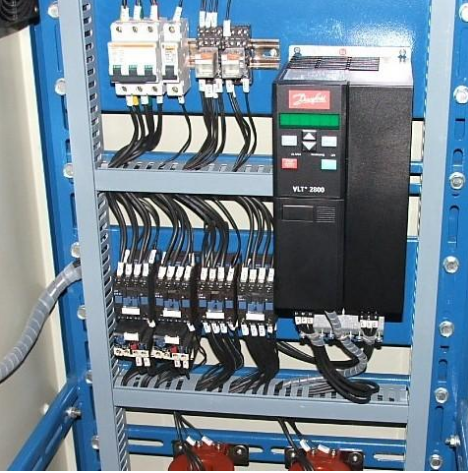

干擾有2個途徑，一是導線傳導，二是空間輻射傳導。以上的1和3就可以解決導線傳導的干擾。對付空間干擾，最有效的辦法就是加屏蔽罩(千萬不要以為加屏蔽罩是可有可無的)。配電柜就是個很好的屏蔽罩。但是，屏蔽罩對于來自內部的干擾卻束手無策。由于繼電器甚至接觸器一般也裝配在在配電柜里面，繼電器在斷開的瞬間會產生一個高頻干擾，這個干擾就會通過空間輻射，干擾PLC的工作。這時候，就要對配電柜內部的布局有一定的要求了。PLC應該盡量遠離繼電器以及繼電器控制的大電流電纜，以減少空間輻射干擾。如果干擾仍然嚴重，可以考慮用錫紙把PLC包起來，相當于給PLC單獨加一個屏蔽罩。

看了上面的內容，有些設備工程師，會有疑惑：“我都這樣(沒有按照上面的要求做)做了幾十年了，也沒有出現什么問題呀”?雖然設備在工作，但卻不是最佳狀態，屬于“帶病工作”。
