西門子PLC比較指令的編程示例

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-1-5

    【例】分別利用plc梯形圖與指令表,在西門子S7-200與S7-300/400PLC編制滿足如下控制要求的數據比較程序:
    ①當輸入I2.0為“1”時(上升沿),比較IW10與MW20的大小;
    ②如果IW10 - MW20,標志Ml0.0為“l(fā)”;IW10>MW20,Ml0.1為“1”;IW10<MW20,M10.2為“1”;
    ③要求M10.O~M10.2的狀態在I2.0為“0”后仍然能夠保持。
    根據要求設計的梯形圖與指令表程序分別如圖10-3.4 (S7-200)、圖10-3.5 (S7-300/400)所示。

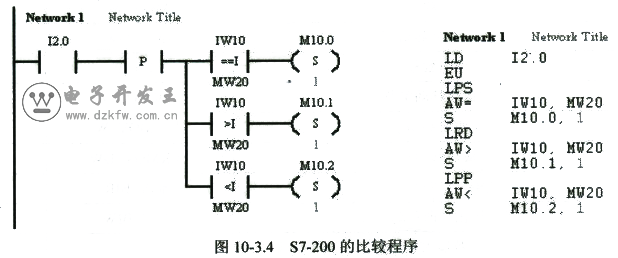

S7-200比較程序,PLC比較程序

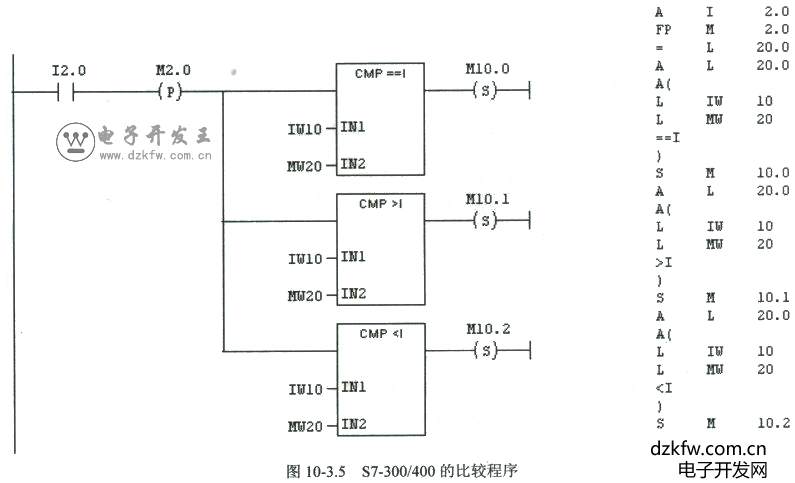

S7-300的比較程序,S7-400
