怎么從PLC順序功能圖中的一個順控器的轉換到另一個順控器？
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2016-10-20
S7-300/400的順序功能圖語言S7-Graph的功能塊（FB中），可以生成多個順控器（Sequencer）。有網友問，是否可以從一個順控器的轉換到另一個順控器？
生成順控器時，采用默認的步和轉換的編號，不同的順控器的轉換和步的編號是在FB內部統一分配的，沒有重疊，這樣就可以從任意的順控器的任意轉換跳轉到任意的順控器的任意的步了。

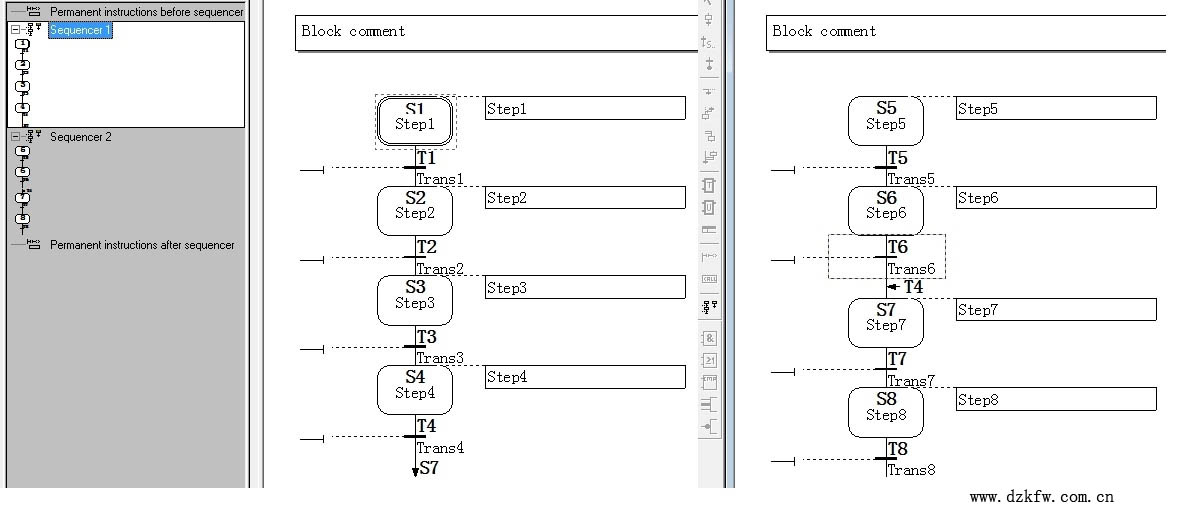

在左邊的Overview窗口中生成兩個順控器（見下圖），從Sequencer 1的轉換T4可以跳轉到Sequencer 2的步7。
生成順控器時，采用默認的步和轉換的編號，不同的順控器的轉換和步的編號是在FB內部統一分配的，沒有重疊，這樣就可以從任意的順控器的任意轉換跳轉到任意的順控器的任意的步了。
在左邊的Overview窗口中生成兩個順控器（見下圖），從Sequencer 1的轉換T4可以跳轉到Sequencer 2的步7。
Tags：PLC,順序功能圖,順控器
