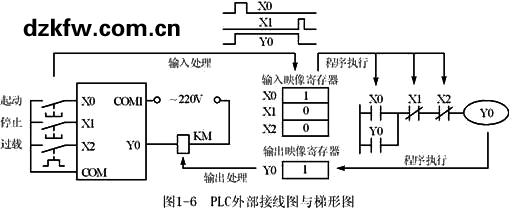

下面用一個簡單的例子來進一步說明PLC的掃描工作過程。圖1-6給出了PLC的外部接線圖和梯形圖，起動按鈕SB1停止按鈕SB2和熱繼電器FR的常開觸點分別接在編號為X0~X2的PLC的輸入端，交流接觸器KM的線圈接在編號為Y0的PLC的輸出端。圖1-6b是這4個輸入／輸出變量對應的I／O映像寄存器，圖l-6c是PLC的梯形圖，它與圖1-3所示的繼電器電路的功能相同。但是應注意，梯形圖是一種軟件，是PLC圖形化的程序。圖中的X0等是梯形圖中的編程元件，X0~-X2是輸入繼電器，Y0是輸出繼電器。梯形圖中的編程元件X0與接在輸入端子X(jué)0的SBl的常開觸點和輸入映像寄存器X0相對應，編程元件Y0與輸出映像寄存器Y0和接在輸出端子Y0的PLC內部的輸出電路相對應。

梯形圖以指令的形式儲存在PLC的用戶程序存儲器中，圖l-6中的梯形圖與下面的5條指令相對應，“；”之后是該指令的注釋。
    LD     X0    ：接在左側母線上的X0的常開觸點
    OR     Y0    ；與X0的常開觸點并聯的Y0的常開觸點
    ANI    X1    ；與并聯電路串聯的X1的常閉觸點
    ANI    X2    ；串聯的X2的常閉觸點
    OUT   Y0    ；Y0的線圈
  圖1-6中的梯形圖完成的邏輯運算為

    Y0=(X0+Y0)·X1·X2
在輸入處理階段，CPU將SBl，SB2和FR的常開觸點的狀態讀入相應的輸入映像寄存器，外部觸點接通時存入寄存器的是二進制數l，反之存入0。
    執行第l條指令時，從X0對應的輸入映像寄存器中取出二進制數并保存起來。執行第2條指令時，取出Y0對應的輸出映像寄存器中的二進制數，與X0對應的二進制數相“或”(電路的并聯對應“或”運算)。
執行第3條或第4條指令時，分別取出xl或X2對應的輸入映像寄存器中的二進制數，因?yàn)槭浅ｉ]觸點，取反后與前面的運算結果相“與”(電路的串聯對應“與”運算)，然后存入運算結果寄存器。
    執行第5條指令時，將運算結果寄存器中的二進制數送入Y0對應的輸出映像寄存器。    在輸出處理階段，CPU將各輸出映像寄存器中的二進制數傳送給輸出模塊并鎖存起來，如果Y0對應的輸出映像寄存器存放的是二進制數1，外接的KM的線圈將通電，反之將斷電。
    如果讀入輸入映像寄存器X0～X2的均為二進制數0，在程序執行階段，經過上述邏輯運算過程之后，運算結果仍為Y0=0，所以KM的線圈處于斷電狀態。按下起動按鈕SBl，X0變?yōu)閘狀態，經邏輯運算后Y0變?yōu)?狀態，在輸出處理階段，將Y0對應的輸出映像寄存器中的1送到輸出模塊，PLC內Y0對應的物理繼電器的常開觸點接通，接觸器KM的線圈通電.
