1 ．串聯觸點較多的電路畫在梯形圖的上方，如圖1 所示




　　

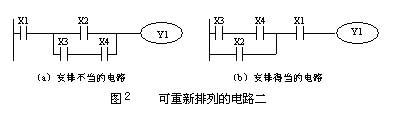

2 ．并聯電路應放在左邊，如圖2所示

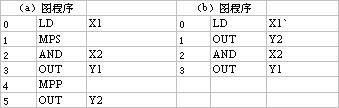

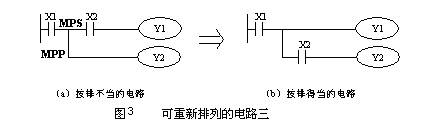

3 ．并聯線圈電路，從分支點到線圈之間無觸點的，線圈應放在上方。例如圖 3（ b ）節省MPS 和 MPP 指令。這就節省了存儲器空間和縮短了運算周期。

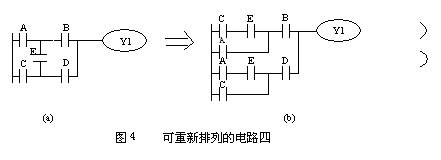

　　4 ．橋型電路的編程

圖4所示的梯形圖是一個橋型電路，不能直接對它編程，必須等效為圖4（ b ）所示的電路才能編程。等效的原則是：邏輯關系不變。

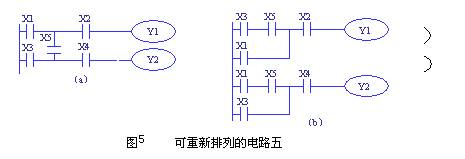

　　5 ．復雜電路的處理
如果電路的結構比較復雜，用 ANB 或者 ORB 等指令難以解決，可重復使用一些觸點畫出它們的等效電路，然后再進行編程就比較容易了。例如圖5 ，圖 6所示電路梯形圖。
