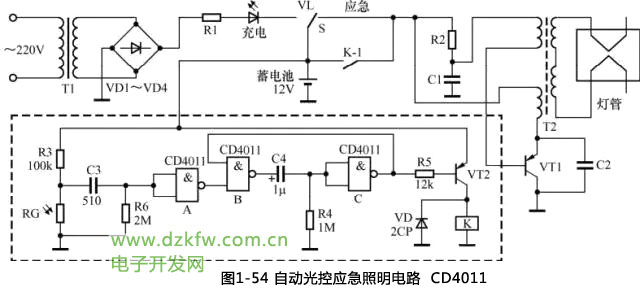

圖1-54所示為一款自動光控應急照明電路。它是在普通應急燈電路的基礎上加裝光控電路而組成的，圖中虛線框以外為普通應急燈電路，虛線框內為加裝的光控電路。在室內光線突然由亮變暗時，該電路可自動將應急燈點亮，1min后應急燈自動熄滅，以便停電時能及時找到應急燈。


光控電路主要由光檢測電路、延時電路和驅動電路組成。其中，光敏電阻RG和R3、C3、R6一起組成光檢測電路，用于判別室內光線變化的情況；延時電路由CD4011的3個與非門(A、B、C)和C4、R4組成，其延時時間由C4和R4的參數值決定；驅動電路由限流電阻R5、VT2和繼電器K組成。當延時電路輸出低電平時，VT2飽和導通并驅動繼電器K動作，同時接通應急燈的“應急”觸點K-1，點亮應急燈。
當室內光線逐漸由強變?nèi)趸蛴扇踝儚?qiáng)時，RG 的阻值發生緩慢變化，其兩端電壓也隨之緩慢變化。由于微分電容C3的隔離作用，R6兩端電壓仍保持為0V，延時電路輸出高電平，驅動電路不工作，應急燈不亮。
當室內光線突然由弱變強時(如晚上開燈照明)，RG的阻值突然變小，在RG兩端產生一負跳變電壓(由高到低)，通過微分電路C3、R6，使得R6上端電壓也為負脈沖，CD4011的狀態保持不變，應急燈同樣不亮。
當室內光線突然由強變?nèi)鯐r(shí)(如停電、關燈就寢)，RG 的阻值由小突然變大，則在 RG兩端產生一正跳變電壓(由低到高)，通過微分電路C3、R6，使得R6兩端產生一正脈沖。該正脈沖觸發延時電路工作，在延時電路的輸出端產生1min的負脈沖，驅動晶體管VT導通1min，繼電器K動作，應急燈點亮1min后自動熄滅。
提示
光敏電阻選MG45型。晶體管選9012型PNP管。繼電器可選12V單觸點繼電器，觸點電流不小于1A。微分電容的容量不宜過大，一般以500～1 000pF 為好。調整 C4、R4 的參數值，可以改變應急燈自動點亮的時間。
