OB2532 是一種高性能的脫機PWM 控制器，輸出功率低于15W，可以用作低功率的AC /DC 充電器和適配器，如手機、數碼相機的充電器，PC 機和電視的輔助電源。采用SOT23 － 6 封裝，有6 條引腳。

　　由于反饋控制來自原邊，不存在隔離問題，因而無需像Viper12A /22A 那樣，要用到光耦和穩壓器TL431( 在圖3 中使用了光耦H11AB17A 及雙運放和基準電壓TSM103) ，線路連接比較簡單。

　　3. 1 驅動電路的特點

　　(1) 全電壓范圍內有± 5% 的恒流調整精度，輸出電流可以調節，可以設定輸出功率;

　　(2) 在原邊控制下的副邊恒流控制;

　　(3) 自適應的峰值電流控制;

　　(4) 內部有對原邊繞組的電感補償;

　　(5) 可以對恒流及恒壓值進行調整;

　　(6) 電源接通時有軟啟動功能;

　　(7) 電流檢測有前沿消隱功能( LEB) ，無需外接濾波電路;

　　(8) 能逐周對電流進行限制;(9)VDD 有欠電壓封鎖功能，且有回差。

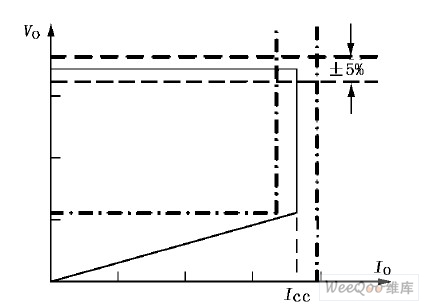

　　OB2532 同Viper12A /22A 一樣，也具有恒壓(CV) 及恒流(CC) 輸出特性，其特性可以用圖8 的矩形曲線表示。

圖8 OB2532 的輸出矩形特性

　　在恒流(CC) 控制下，輸出功率可以通過CS 腳外接電阻RS( 也是MOS 管的源極電阻) 來調節;在恒壓(CV) 控制下，為達到高效和提高性能的目的，可以有多種工作模式。此外，由于內部有1 個對電纜壓降進行補償?shù)木�(xiàn)路，可以使負載具有很好的調整特性。

　　器件在恒流模式及大負載下，工作于脈頻調制( PFM) 方式，而在輕負載/ 中等負載下，則降低頻率，并工作于脈寬調制( PWM) 方式。

　　3. 2 OB2532 的引腳符號及功能

　　它共有6 條引腳，其名稱及功能如下:

　　(1)GND———地;(2) GATE———為圖騰柱輸出，用來驅動外接的MOS 管;(3)CS———電流監測輸入端，連到MOS 管源極的檢測電阻上;(4) INV———誤差放大器EA 的反相輸入端，由變壓器輔助繞組送來的反饋電壓經電阻分壓加于此端，它反映輸出電壓的大小，PWM 占空比取決于誤差放大器EA 的輸出及3 腳的電流監測信號;(5) COMP———EA 放大器的補償端，接補償電容，以使恒壓輸出保持穩定;(6)VDD———IC 的電源。

　　3. 3 OB2532 的典型應用電路

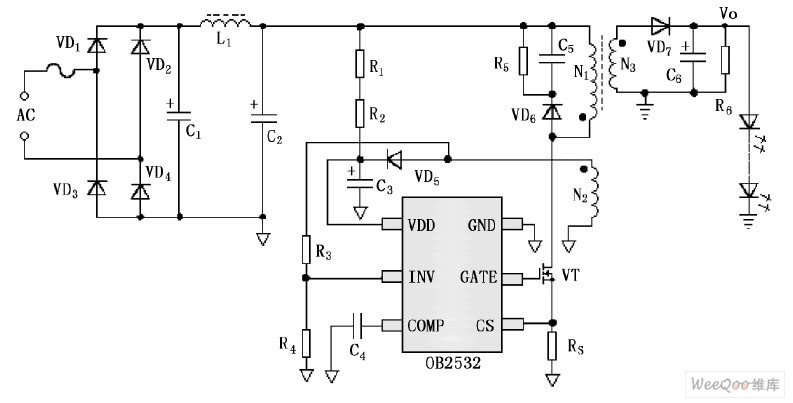

　　OB2532 的典型應用電路如圖9 所示。輸入交流電壓經橋式整流、L1、C1、C2濾波，直流電壓加到變壓器的原邊，再接到MOS 管的漏極，變壓器的輔助繞組N2經VD5整流、C3濾波為IC 提供電源( 開始是由高壓經電阻R1、R2降壓提供) ，同時N2還為反相端INV提供反饋電壓。MOS 管的源極電阻RS的檢測電流信號加于CS 腳，在這2 種信號控制下對輸入到MOS管的柵極驅動信號的脈沖寬度進行調整，以達到恒流的目的。變壓器的原邊接有緩沖網絡( 或稱阻尼網絡) ，它是由VD6、R5、C5組成的，接入VD6可以使反峰電壓通過二極管及電阻R5消耗其能量，降低反峰電壓，以免開關過程中在原邊繞組N1上出現的過高電壓損壞功率MOS 管。

圖9 OB2532 的典型應用電路

　　變壓器的次級繞組的降壓電壓，經二極管VD7整流、C6濾波，去驅動發光二極管LED。

　　這個電路的優點是原邊反饋控制，不用加光耦和穩壓源TL431，比較簡單，但需另接MOS 管。可以驅動10 只LED，其效率及輸出電流如表3 和表4 所列。

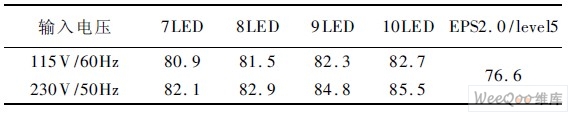

表3 OB2532 典型應用電路的效率單位:%

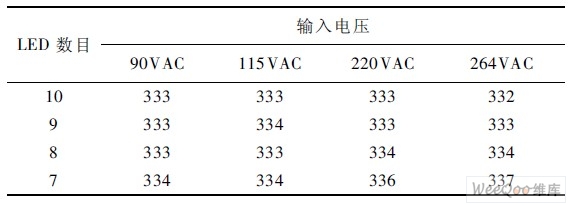

表4 OB2532 典型應用電路輸出電流精度單位:mA

　　4 LED 恒流驅動芯片之三:OB2535 /6 /8 系列

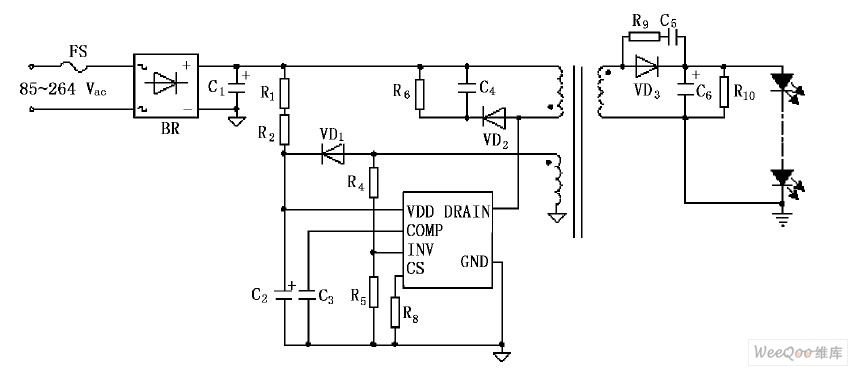

　　昂寶公司還推出一種類似Viper12A /22A 的產品，內置MOS 管，但仍然采用原邊控制方案，不用光耦和TL431，空間緊湊，適用于單電壓輸入系統，可以驅動15W 以下的LED。其具體的應用電路如圖10所示。有關這個電路各個元件的說明不再給出，它同圖9 基本上是相同的，讀者不難弄清楚各個元件的作用。圖9 和圖10 最大的區別，不過是原來外接的MOS 管換成內置的罷了。

　　5 LED 恒流驅動芯片之四:高功率因數的PWM 控制器SN03

　　SN03 也是昂寶公司的產品，它是一種高功率因數的PWM 控制器，特別適用于照明領域，如用來驅動LED 燈。

　　5. 1 SN03 的特點

　　(1) SN03 基本上是一個功率因數校正電路，和功率因數校正器L6561、L6562 一樣，內部含有如模擬乘法器、零電流檢測器( ZCD)、帶有前沿消隱( LEB)的電流檢測比較器、用來驅動功率MOS 管的圖騰柱輸出等，也采用臨界導通模式功率因數校正原理;

　　(2) 有很強的保護功能，如短路保護及過壓保護，欠電壓封鎖，逐周電流限制，柵極驅動輸出在內部有箝位，可以保護外接的MOS 管等;

　　(3)VCC 的電源電壓范圍很寬，在9. 5 ～ 28V 的范圍內都可工作;

　　(4) 無音頻干擾;

　　(5) 用于驅動LED 時，待機功耗低于0. 5W，且PF > 0. 95。

　　SN03 有8 條引腳，引腳名稱與L6561 基本一樣，只是1 腳的名稱由INV 改為FB，其他各腳名稱都一樣，功能也不變。

圖10 OB2535 /6 /8 系列的應用電路
