會員注冊給電源加風扇，設計思路是這樣，電路盡量簡單，因為電源內部空間不大40度以下風扇不轉，40以上歲溫度升高逐步加大轉速，到60多度達到全速，溫度只是大概值，自己設計了用MOS加電阻分壓，溫度升高幾度風扇基本上就接近全速了，請高手幫忙設計個，盡量用常規元件
熱敏電100k，40度時阻值大約52k，50度大約35k，60度大約23k，10K的熱敏電阻阻值大約是100k的1/10
熱敏電阻最好使用10K的，電阻大了后面三極管的驅動電流會偏小。

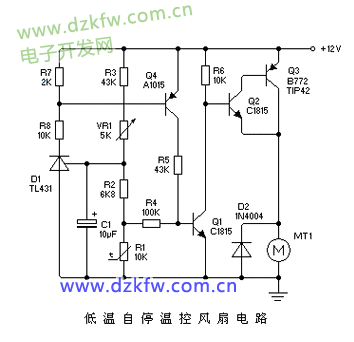

昨天想了想，畫了個圖，你試驗一下吧：
調整VR1，可以設定風扇啟動溫度，要求不高的話可以直接用一個2K7左右電阻代替。
風扇低速運轉時Q3可能會發熱，如果溫度過高需要加上散熱片。
