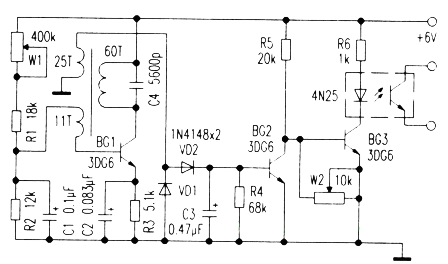

此處介紹一種在機械行業得到廣泛應用的金屬接近開關電路，如附圖所示。該電路由兩部分組成，即高頻振蕩器及開關電路，其工作原理如下。

    金屬不靠近探頭時，高頻振蕩器工作，振蕩信號經DV1、DV2倍壓整流，得到一直流電壓使BG2導通，BG3截止，后續電路不工作。當有金屬靠近探頭時，由于渦流損耗，高頻振蕩器停振，BG2截止，BG3得電導通，光電耦合器4N25內藏發光管發光，光敏三極管導通接通電路，起開關作用。
      元件選擇
  　探頭需自制，在φ5mm×4mm磁芯上，用φO.12mm的漆包線繞制，繞制匝數如圖所示，其他元件按圖所標。一般只要元件好，焊接無誤，即可正常工作。
      調試
　  接通電源，調節W1，用萬用表監測BG2，使c、e兩極之間剛好完全導通。這時高頻振蕩器處于弱振狀態。然后用一金屬物靠近探頭，BG2應馬上截止。再細調W2使BG3剛好完全導通，此時靈敏度高，范圍大(感應距離在幾毫米到數十毫米)，再根據自己的使用情況，細心調整W1和W2，使感應距離適合自己使用即可。
