會員注冊555芯片組成的照相爆光定時器電路圖

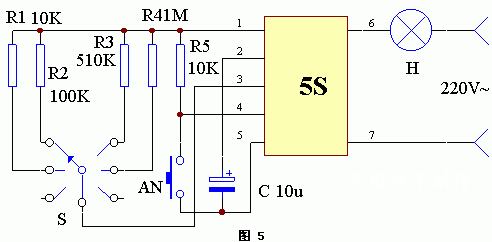

該裝置的電路工作原理如圖5所示。電路中AN是開啟按鈕。接通電源后，曝光燈H呈熄滅狀態，按下按鈕AN，照明燈H立即點亮，過一段時間后，H自動熄滅。該電路共設有4檔定時值，其定時時間由1.1RC確定，其中R為R1－R4四檔的阻值。C應選用鉭電解電容器，可提高其定時精度。按圖中所示數值，1檔定時值為0.11s；2檔定時值為1.1s；3檔定時值為5.6s；4檔定時值為11s。各位可以根據實際需要自行確定。
555做的照相爆光定時器電路圖
作者：佚名 文章來源：不詳 點擊數： 更新時間：2010-11-15
Tags：照相爆光定時器,電路圖
