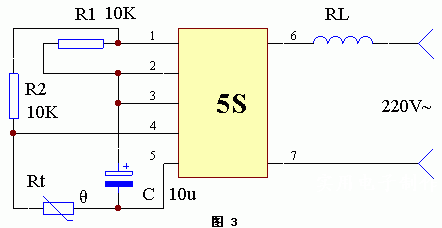

555芯片組成的恒溫控制器電路圖
　　Rt是正溫度系數開關型熱敏電阻，RL是發熱絲。當溫度未達到Rt的居里點時，Rt的阻值很小，5S模塊的④腳呈低電平，模塊內部的電路開通，RL通電工作。一旦溫度升高到Rt的居里點時，Rt的阻值階躍上升，使5S模塊的④腳電位陡增，于是模塊內部電路被關斷，RL停止工作。待溫度下降到Rt的居里點以下時，5S模塊又開通，RL又通電工作。如此周而復始循環，保持其溫度的相對恒定。Rt的居里點可根據應用需要而定。

點擊查看:555芯片與SSR固態繼電器組成的模塊電路(簡稱5S模塊)
