電烙鐵發光提示和調溫電路,POWER INDICATOR

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2016-1-13

 電烙鐵是常用的焊接工具,工作時默默無聞地發出熱量.只發熱不發光.使用者如果不試試熱不熱.就不知它是否在通電工作;有時忘了及時拔下電源插頭,會造成電能不必要的浪費,時間一長還容易燒壞烙鐵頭.甚至釀成事故。有時需降低一點電烙鐵溫度,以免焊壞元器件,但一般電烙鐵是不能調溫的,常需插上、拔下很麻煩。對于上述問題,可用附圖所示的電路來改善。
    在電烙鐵通電時.電源的正半周由電流在二極管D2、D3、D4上產生壓降.通過D1和限流電阻R使發光管LED發光;負半周時(開關K合上),電流通過D5.由于二極管的壓降僅0.7v.故對于220v的電源而言是微不足道的.不會影響電烙鐵的正常使用。如將開關K斷開,則電路是半波供電狀態,電流的減小導致電烙鐵溫度下降,這樣既減少了電能的消耗又達到了調溫的目的。此外D1擋住了電源的反向電壓.從而保護了LED。整個電路非常簡單,元器件價格低廉且無特殊要求,有意者不難仿制,電路中D均為1N4007.R用1/4W的電阻。由于1N4007的電流為1A,故負載電流不可超過此值,好在常用的20W或35W電烙鐵遠達不到此值。另外提一下.此電路只適用于電烙鐵.就是白熾燈也不可用。
    該電路提供了通電發光指示和一擋調溫,讓使用者方便一點。

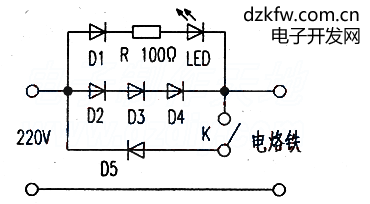

電烙鐵調溫指示電路圖
