會員注冊利用紅外發光管發出的不可見光制作報警裝置是十分適宜的。當物體或人體通過警戒區時，紅外光被遮斷，報警裝置就會立即發出報警信號。它具有可靠性高、壽命長、抗干擾能力強等優點。

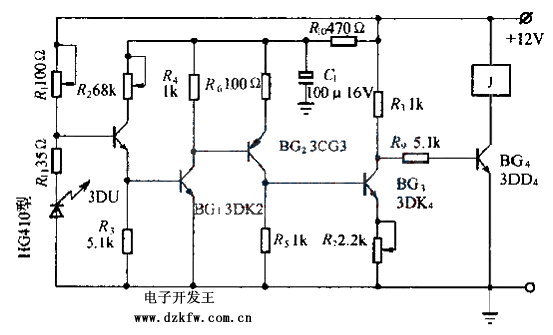

報警裝置電路如圖。電源接通后，砷化鎵紅外發光二極管即發出紅外光。這些紅外光被光電三極管3DU接受，3DU內阻下降，使BG1、BG2、BG3導通，BG4截止，繼電器j不動作。點那個紅外光被物體或者人體遮住后，3DU內阻變大，使BG1、BG2、BG3截止，BG4導通，繼電器J動作，接通報警裝置，發出信號。
在選擇元件時，發光二級管應根據控制距離的大小來選擇。控制的距離小時，可選用小功率發光管，如HG410系列，使用時應注意工作電流不要超過30 mA;控制的距離較大時，可選用HG500系列或GH520系列。
調試時應先接入紅外發光二極管，并使其有一定的工作電流，然后再接入3DU、BG1、BG2。此時用萬用表測量R5兩端電壓，當有紅外光照射時，R5兩端電壓應該升高;若R5兩端電壓無變化，此時可調R2和檢查電路是否按錯。若電路無誤，可適當減小R1，以增大發光管的工作電流，也可采用縮短發光二級管和光電三極管間距離的方法來解決。R5兩端電壓正常后接入BG3、BG4，并調節電阻R7，使繼電器正常工作。
