自制溢水報警器
筆者在物業做電工，發現上海有許多樓盤的生活用水的泵房設在地下室，并且低于地下水面，一旦蓄水池失控，水就會溢出來．里面的電器柜將浸泡在水里，造成財產損失和供水的不正常。我小區有四個水泵房，也發生過溢水并為此付出了一定的代價。筆者根據本小區的情況，利用現有材料，設計了一個溢水報移裝登，一旦蓄水池失控．水還沒有溢出，就會報苦。該裝皿三年以來工作一直正常，并且成功地報過 1 次苦，避免了財產損失，確保了小區的正常供水。本裝皿稍有一點電子垂礎的電工一裝就好，不用調試，現獻給廣大的物業朋友。
工作原理

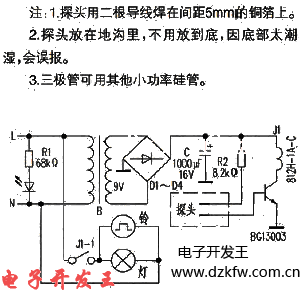

市電經變壓器日藕合到次級，經整流、濾波后，電容 C 二端產生 12V 的直流電壓。此電壓通過繼電器線圈加到三極管集電極上。三極管荃極電壓受水位探頭控制，探頭沒接觸到水時，電壓加不到基極上，三極管不導通繼電器不吸合，不會報帶。一旦蓄水池溢水，探頭浸泡在水里， RZ 上的電壓通過水的電阻，加到三極管的基極（偏置電阻＝ R2 ＋水阻）使三極管導通，繼電器J觸點J1-1吸合，開始報警。
