DC-DC和LDO都是電源芯片，兩者差異很大，用法也不同，這篇博客講述LDO和DC-DC的一些差異，幫助更好的認識LDO和DC-DC并進行選型。

1. LDO是什么，低壓差線性穩壓器

LDO是low dropout regulator的簡稱，即低壓差線性穩壓器，這是相對于傳統的線性穩壓器來說的，傳統的穩壓器，輸入比輸出要高出很多，否則無法工作，LDO可能輸入比輸出高1~2V即可。

LDO低壓差，主要是內部使用PMOS管，普通的線性穩壓器使用的是PNP三極管，PMOS是電壓驅動，無需電流，大大減少LDO本身消耗的電流；普通的穩壓器為了防止PNP三極管進入飽和狀態而降低輸出能力，所以輸入輸出壓降不能太低，而PMOS管的導通內阻很小，導通壓降等于導通內阻乘以輸出電流，所以導通壓降很低。

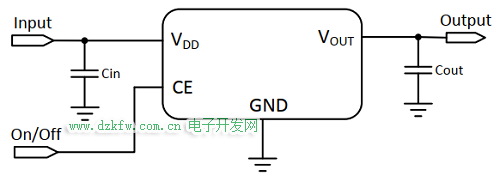

2. LDO典型電路

現在的LDO集成度高，一般只需要2個電容（一般是2個1uF）和一個LDO芯片即可，電路簡單。

3. DC-DC是什么

DC-DC是一種在直流電路中將一個電壓值的電能變為另一個電壓值的電能的裝置，嚴格意義上LDO也是一種DC-DC，在電源芯片選型中，LDO和DC-DC則是兩種完全不同的芯片。

DC-DC包括三種類型：BUCK（降壓）、BOOST（升壓）、BUCK/BOOST（升降壓）。

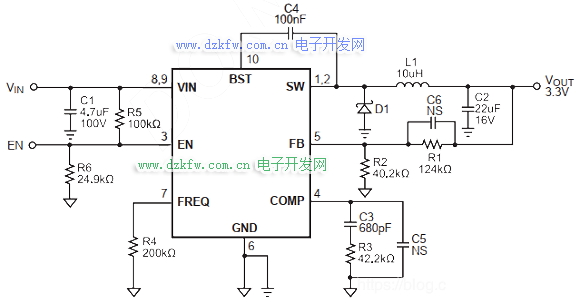

4. DC-DC典型電路

一個典型的DC-DC BUCK電路，包括輸入輸出電容，FREQ頻率設置，EN使能管腳，FB反饋電阻，SW上加續流二極管和電感，BST電容，COMP頻率補償等。

5. LDO和DC-DC區別

從上面的一些描述中，可以大致得出LDO和DC-DC的區別，請拿小本本記好：

LDO外圍器件少，電路簡單，成本低；DC-DC外圍器件多，電路復雜，成本高；

LDO負載響應快，輸出紋波小；DC-DC負載響應比LDO慢，輸出紋波大；

LDO效率低，輸入輸出壓差不能太大；DC-DC效率高，輸入電壓范圍寬泛；

LDO只能降壓；DC-DC支持降壓和升壓；

LDO和DC-DC的靜態電流都小，根據具體的芯片來看；

LDO輸出電流有限，最高可能就幾A，且達到最高輸出和輸入輸出電壓都有關系；DC-DC輸出電流高，功率大；

LDO噪聲小；DC-DC開關噪聲大，為了提高開關DC-DC的精度，很多應用會在DC-DC后端接LDO；

LDO分為可調和固定型；DC-DC一般都是可調型，通過FB反饋電阻調節；

關于DC-DC后面接LDO：LDO有一個參數電源紋波抑制比PSRR，這個參數越大越好，代表抑制輸入紋波的能力越強，一般SPEC給出的是1KHz下的值，如：68dB@F=1KHz，LDO的最大的優點之一是它們能夠衰減開關模式電源產生的電壓紋波，所以一般在100K到1MHz之間的PSRR非常重要，這也是為什么我們經常看見DC-DC后面搭配一個LDO使用，敏感的模擬電源AVDD上，如ADC，Camera等，選擇高PSRR的LDO；

6. 小結一下

了解了LDO和DC-DC的區別之后，能很好的進行選擇，比如：輸入輸出壓差大，選擇DC-DC；降壓型且輸入輸出壓差小，選擇LDO；需要很大的輸出電流選擇DC-DC，升壓只能選擇DC-DC等。
