太陽能逆變器有助于在太陽能的幫助下將直流電轉換為交流電。直接供電是指在電路內部沿一個方向運行的電源，有助于在沒有電的情況下提供電流。直流電用于移動電話，MP3播放器，iPod等小型設備，其中以電池形式存儲電力。在交流電的情況下，電路在電路內來回運行。備用電源通常用于家用電器。太陽能逆變器可幫助使用直流電源運行的設備以交流電源運行，以便用戶使用交流電源。如果您正在考慮為什么要使用太陽能逆變器而不是普通的電力逆變器那么這是因為太陽能利用了太陽能提供的太陽能，并且清潔無污染。

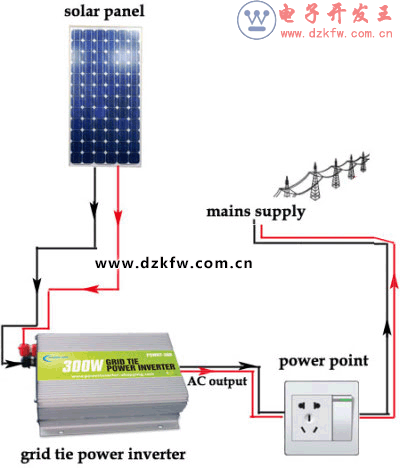

太陽能電路

太陽能逆變器設計：

要輕松了解太陽能逆變器的結構，請討論以下構造示例： -

簡單的逆變電路

根據電路圖最初組裝振蕩器部分組成小部件和我知道了。通過將部件引線本身相互關聯并熔接接頭，可以很好地完成它。

現在將功率晶體管放入尖銳的鋁制散熱器中。這是通過將鋁板切割成特定尺寸并彎曲它們的側面來制作的，這樣它就可以緊緊固定。

利用云母隔離套件將晶體管固定在鋁制散熱器中，避免短路和放電。從地面直接接觸晶體管＆amp;

將散熱器會聚固定在通風良好，厚實，厚實的金屬封閉空間的底部。

同時將電源變壓器固定在鋁制散熱器旁邊利用螺絲和螺桿螺栓。

現在加入組裝電路板和電路板的合適點。鋁制散熱器上的功率晶體管。

最后將功率晶體管的產品連接到電源變壓器的后續繞組。

通過緊固和互鎖外部電氣配件來結束組件。作為開關，電源線，保險絲，插座和電池輸入。

可以在必要時添加一個自愿的太陽能供電電路和變壓器，為電池充電（檢查圖表）。

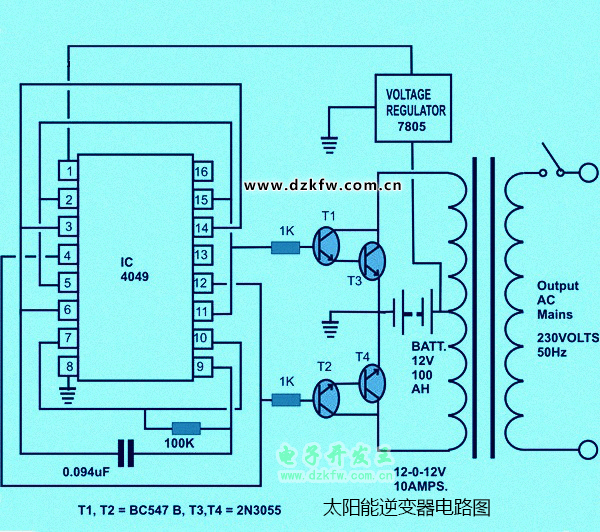

太陽能逆變器電路圖：

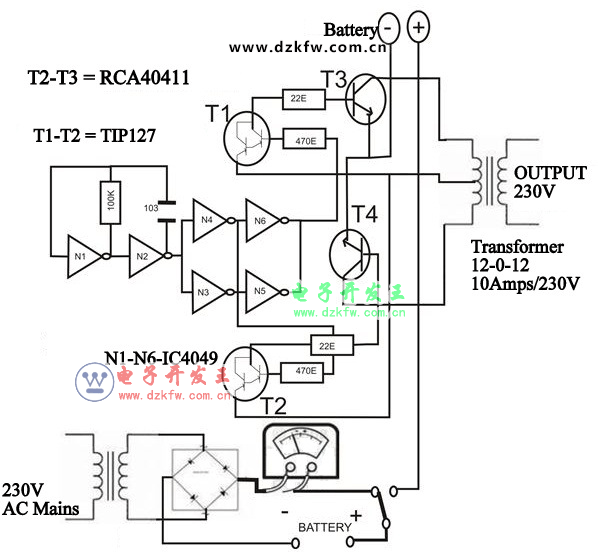

逆變電路原理圖

為了更好地理解如何構建太陽能逆變器，通過以下步驟研究電路如何運行至關重要：

N1 ＆安培; IC 4049的N2門用作振蕩器。它的作用是為逆變器分頻提供方波。

采用N3至N6門作為緩沖器，使電路不依賴于負載。

持續改變電壓從緩沖器相位對電流放大器晶體管T1和MOSFET的底部是有用的。 T2。這些晶體管與實際變化的電壓協調工作，并將其升壓到輸出晶體管T3和MOSFET的底部。 T4。

這些生產功率晶體管以完全振蕩擺動，提供總電池電壓。

產生的能量來自太陽能電池板：用于為輸出負載供電。
