上一節我們學習了KEIL C51編譯器所支持的數據類型。而這些數據類型又是怎么用在常量和變量的定義中的呢？又有什么要注意的嗎？下面就來看看吧。暈！你還區分不清楚什么是常量，什么是變量。常量是在程序運行過程中不能改變值的量，而變量是可以在程序運行過程中不斷變化的量。變量的定義可以使用所有C51編譯器支持的數據類型，而常量的數據類型只有整型、浮點型、字符型、字符串型和位標量。這一節我們學習常量定義和用法，而下一節則學習變量。
常量的數據類型說明是這樣的
1．整型常量可以表示為十進制如123,0，－89等。十六進制則以0x開頭如0x34,-0x3B等。長整型就在數字后面加字母L，如104L，034L，0xF340等。
2．浮點型常量可分為十進制和指數表示形式。十進制由數字和小數點組成，如0.888,3345.345,0.0等，整數或小數部分為0，可以省略但必須有小數點。指數表示形式為[±]數字[.數字]e[±]數字，[]中的內容為可選項，其中內容根據具體情況可有可無，但其余部分必須有,如125e3,7e9,-3.0e-3。
3．字符型常量是單引號內的字符，如'a','d'等，不可以顯示的控制字符，可以在該字符前面加一個反斜杠"\"組成專用轉義字符。常用轉義字符表請看表5－1。
4．字符串型常量由雙引號內的字符組成，如"test","OK"等。當引號內的沒有字符時，為空字符串。在使用特殊字符時同樣要使用轉義字符如雙引號。在C中字符串常量是做為字符類型數組來處理的，在存儲字符串時系統會在字符串尾部加上\o轉義字符以作為該字符串的結束符。字符串常量"A"和字符常量'A'是不同的，前者在存儲時多占用一個字節的字間。
5．位標量，它的值是一個二進制。

常量可用在不必改變值的場合，如固定的數據表，字庫等。常量的定義方式有幾種,下面來加以說明。
#difine False 0x0; //用預定義語句可以定義常量
#difine True 0x1; //這里定義False為0,True為1
//在程序中用到False編譯時自動用0替換，同理True替換為1
unsigned int code a=100; //這一句用code把a定義在程序存儲器中并賦值
const unsigned int c=100; //用const定義c為無符號int常量并賦值
以上兩句它們的值都保存在程序存儲器中，而程序存儲器在運行中是不允許被修改的，所以如果在這兩句后面用了類似a=110，a++這樣的賦值語句，編譯時將會出錯。
說了一通還不如寫個程序來實驗一下吧。寫什么程序呢？跑馬燈！對，就寫這個簡單易懂的吧，這個也好說明典型的常量用法。先來看看電路圖吧。它是在我們上一課的實驗電路的基礎上增加6個LED組成的，也就是用P1口的全部引腳分別驅動一個LED，電路如圖5－1所示。
新建一個RunLED的項目，主程序如下：
#include <AT89X51.H> //預處理文件里面定義了特殊寄存器的名稱如P1口定義為P1
void main(void)
{
//定義花樣數據
cons tunsigned char design[32]={0xFF,0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,0xFE,0xFF,
0xFF,0xFE,0xFC,0xF8,0xF0,0xE0,0xC0,0x80,0x0,
0xE7,0xDB,0xBD,0x7E,0xFF};
unsigned int a; //定義循環用的變量
unsigned char b; //在C51編程中因內存有限盡可能注意變量類型的使用
//盡可能使用少字節的類型，在大型的程序中很受用
do{
for (b=0; b<32; b++)
{
for(a=0; a<30000; a++); //延時一段時間
P1 =design[b]; //讀已定義的花樣數據并寫花樣數據到P1口
}
}while(1);
}
程序中的花樣數據可以自以去定義,因這里我們的LED要AT89C51的P1引腳為低電平才會點亮，所以我們要向P1口的各引腳寫數據O對應連接的LED才會被點亮，P1口的八個引腳剛好對應P1口特殊寄存器的八個二進位，如向P1口定數據0xFE,轉成二進制就是11111110,最低位D0為0這里P1.0引腳輸出低電平，LED1被點亮。如此類推，大家不難算出自己想要做的效果了。大家編譯燒寫看看，效果就出來，顯示的速度您可以根據需要調整延時a的值，不要超過變量類型的值域就很行了。哦，您還沒有實驗板？那如何可以知道程序運行的結果呢？呵，不用急，這就來說說用KEIL uVision2的軟件仿真來調試IO口輸出輸入程序。

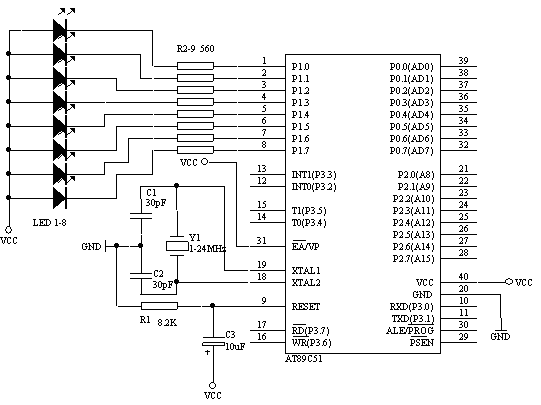

圖5－1 八路跑馬燈電路

編譯運行上面的程序，然后按外部設備菜單Peripherals－I/O Ports－Port1就打開Port1的調試窗口了，如圖5－3中的2。這時程序運行了，但我們并不能在Port1調試窗口上看到有會什么效果，這時我們可以用鼠標左擊圖5－3中1旁邊綠色的方條，點一下就有一個小紅方格在點一下又沒有了，哪一句語句前有小方格程序運行到那一句時就停止了，就是設置調試斷點，同樣圖5－2中的1也是同樣功能，分別是增加/移除斷點、移除所有斷點、允許/禁止斷點、禁止所有斷點，菜單也有一樣的功能，另外菜單中還有Breakpoints可打開斷點設置窗口它的功能更強大，不過我們這里先不用它。我們?quot;P1 = design[b];"這一句設置一個斷點這時程序運行到這里就停住了，再留意一下Port1調試窗口，再按圖5-2中的2的運行鍵，程序又運行到設置斷點的地方停住了，這時Port1調試窗口的狀態又不同了。也就是說Port1調試窗口模擬了P1口的電平狀態，打勾為高電平，不打勾則為低電平，窗口中P1為P1寄存器的狀態，Pins為引腳的狀態，注意的是如果是讀引腳值必須把引腳對應的寄存器置1才能正確讀取。圖5－2中2旁邊的｛｝樣的按鈕分別為單步入，步越，步出和執行到當前行。圖中3為顯示下一句將要執行的語句。圖5－3中的3是Watches窗口可查看各變量的當前值，數組和字串是顯示其頭一個地址，如本例中的design數組是保存在code存儲區的首地址為D:0x08,可以在圖中4 Memory存儲器查看窗口中的Address地址中打入D:0x08就可以查看到design各數據和存放地址了。如果你的uVision2沒有顯示這些窗口，可以在View菜單中打開在圖5－2中3后面一欄的查看窗口快捷欄中打開。

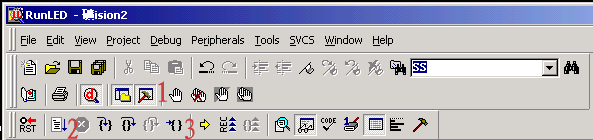

圖5－2 調試用快捷菜單欄

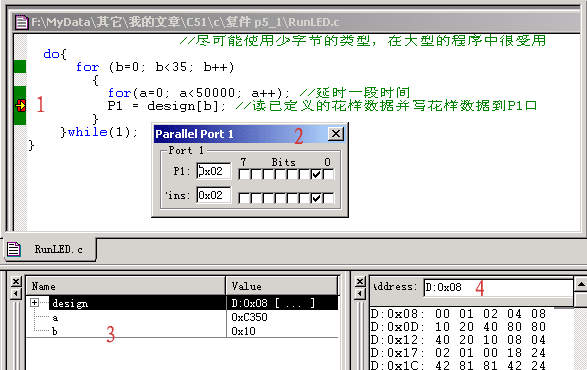

圖5－3 各調試窗口
