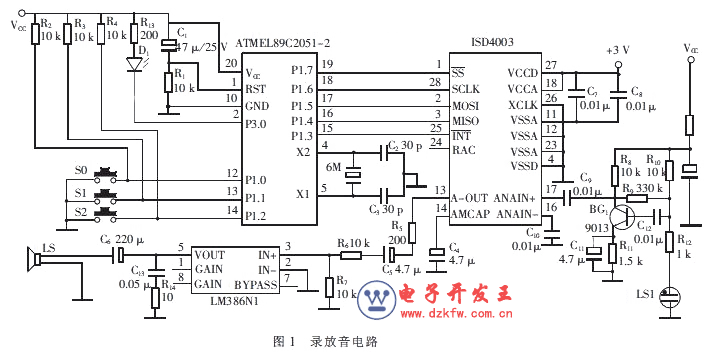

工作原理：利用單片機AT89C2051做為主控單元，如圖所示。按下“S0”鍵，當看到接在P3.0口的發光二極管發光后，錄入第1段語音；按“S1”鍵，接在P3.0口
的發光二極管滅，第一段語音錄音停止；如再錄音可重復上面的動作，直到錄完N段為止。


最后按“S2”鍵，從第N段到第1段逆序（也可順序）放音，可以校驗錄音正確與否。語音信號的輸入主要以三極管9013和駐極體傳聲器為核心的放大電路組成。錄音時，用ANAIN+端錄音的音質最佳，失真最小。輸出端選用音頻功率放大器lm386輸出功率300mW左右（電源電壓為+5V時）。由于ISD4003系列器件
的直接揚聲器驅動功率為12.5mW，其輸出信號經電阻衰減后再加到LM386的輸入端，否則電壓擺動會導致LM386失真。
