節電型三相交流電動機缺（斷）相保護器,Motor protector

關鍵字：電機保護電路

作者：丁德勤

　由于電網自身原因或電源輸入接線不可靠，開關電源有時會出現缺(斷)相運行的情況，而且缺(斷)相運行不易被發現。隨著工農業技術的發展，工業、農業以及城鄉個體工商戶用電動機迅速增加。但工廠、個體工商戶、農村普遍缺乏電工技術人員，加上使用和管理保養不善，經常出現缺(斷)相造成交流三相電動機燒壞的事件日益增多。筆者和同行們對電工、電子報刊雜志登載了三相交流電動機缺(斷)相保護器的原理圖進行分析借鑒。按圖中的要求，也曾試制了幾次，都缺少制作參數。在制作實驗過程中，發現電動機運行時，人為造成斷相后交流接觸器不釋放，三相電機只有二相電源還是工作，尤其是小型三相電機斷一相電后，接觸器不釋放。究其原因，這一相線從電機運行中有反饋電流正好維持接觸器線圈吸合，所以不釋放。而以失敗告終。筆者不甘心挫折以及制作失敗，在失敗中找成功，更加反復琢磨，經多次長期制作實驗，終于取得很好效果。經使用實踐證明，不但使用壽命長，且靈敏度極高。

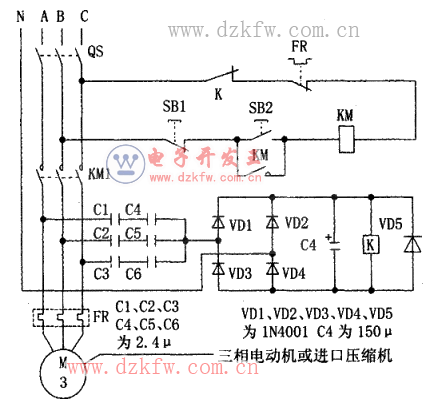

　　這里奉獻給讀者。電路非常簡單可靠，制作容易，無需復雜調試，一裝就成。該保護器本人已經獲得國家知識產權局頒發的《實用新型專利證書》，專利號：為ZL932096026。電路見圖所示。

　　(1)電路工作原理控制部分：合上刀開關QS，按下起動按鈕SB2，則通過B、C相以及繼電器K、熱繼電器FR、SBl的常閉觸點和交流接觸器KM線圈構成回路得電動作，它串接在主電路中的三個主觸點閉合，接通電源三相電動機轉動，松開SB2，它將在彈簧彈力下恢復到斷開位置。與SB2并聯的交流接觸器輔助觸點和主觸點同時閉合，KM線圈仍然通電，并自鎖。當要停機時，按一下SB1該動斷觸點一斷開，接觸器輔助觸點和主觸點全部斷開，電動機切斷電源而停轉。

　　(2)電路工作原理檢測部分：從C1～C6上接成星形，產生一個中性點，也是_種節電式零序電壓通用型三相交流電動機缺(斷)相保護器。該保護器最好選用六只電容，容量相同的電容器組成平衡負載電路為Y形。電機正常時，M點的電壓為零，與三相四線的中點電位一致，M中性點無電壓輸出，繼電器K不動作。

　　當供電線路任意一相缺(斷)相時，通過檢測其中性點M的電位經過VD1～VD4整流、C濾波后，K繼電器線圈得到平滑的直流電壓24 V，K繼電器線圈得電吸合，動斷觸點來發出斷相故障信號，切斷正在工作的電動機電源，從而保護電動機不易被燒壞的事故。在電動機缺(斷)相時間為l s中內，高靈敏繼電器K便能動作，及時切斷電動機主電源。VD5是保護繼電器的續流二極管。

　　(1)本電路電容器作檢測元件還可兼有無功補償的作用。不浪費電能，相反還會提高電動機的功率因數，減少無功功率的損耗，也可稱是一個小型節電器。

　　(2)本電路對星形或三角形接法的0.1～50 kw電動機均通用，若電動機容量超過30 kW以上應選用容量較大的交流接觸器。

　　(3)元件的選擇：QS是刀開關，可選HDl3-200／3。

　　RF為熱繼電器，選用JR10-10；SB2為起動按鈕，選用LA-10(綠色)；SB1為停止按鈕，型號為LA-10(紅色)。KM為交流接觸器，選用CJO-20A線圈，吸合電壓為380 V；C1、C2、C3、C4、C5、C6．選為2.4 u F油浸電容器，要求耐壓630 V；VD1～VD5選用lN4007；C4是電解電容，容量為150 μ F、耐壓在50 V；K為直流繼電器，線圈吸合電壓為24 V，型號選用JRX-13F，一組觸點就行。其他元件按圖中的標注為準，無特殊要求。

　　備注：筆者這里選的電容是2.4μ F、耐壓400 V優質電容，用兩只串接在電路中，一組等于1.2μF，共三組，是為了提高耐壓值，增加工作可靠性能，延長電容使用壽命。這里需要說明：市場上的電容器質量太差，經筆者使用不是容量不達標，就是耐壓值不夠，不可購買，最好到名牌廠家購買。
