2N6565或CR106構成的觸摸式報警器電路,Touch alarm

關鍵字：觸摸報警電路圖

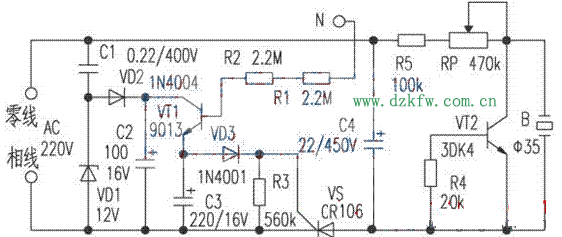

     觸摸報警器的電路見圖所示,主要由電源電路、觸摸延遲電路、可控硅開關電路及負阻振蕩器等四大部分組成。電源電路由VD1、VD2、C1、C2等組成,為觸摸延遲電路提供約12V直流工作電壓。觸摸延遲電路主要由VT1等元件組成,平時VT1處于截止狀態,可控硅VS因無觸發電壓而處于關斷狀態,后續電路無電不工作。
      N為觸摸電極片,當人手觸碰時,人體泄漏電流經電阻R1、R2注入VT1的發射結,使VT1導通,C2上的12V直流電壓經VT1、VD3向可控硅VS門極提供正向門極電流,使VS迅速開通,電容C4兩端可獲得300V左右的直流高壓。VT2、R4、R5、RP及B組成的負阻振蕩器立刻起振,壓電陶瓷片B就發出響亮的報警聲。調節可變電阻器RP可改變報警聲響的音調。人手離開電極片N后,三極管VT1迅速恢復截止態,但此時C3儲存的電能可通過VD3繼續為VS提供正向門極電流,故VS不會立即關斷,電路依然報警。C3的電荷放完后,VS失去正向觸發電流,當交流電過零時即關斷。由于電路的發聲器件是壓電陶瓷片,電路功耗很小,C4儲存的電荷仍能維持負阻振蕩器工作一段時間,直至C4電荷放完,電路才停止報警。如果再次觸碰電極片N,則電路又能立刻報警。由上面分析可知,電路存在兩級延遲,所以不必使用大容量電容器就能獲得較長的延遲時間,本電路每觸碰一次N,報警時間約可維持3分鐘左右。負阻振蕩器由于工作在高壓狀態,輸出波形峰峰值較高,所以報警音量比較大。

    元器件選擇與制作
    VD1使用12V左右的穩壓二極管,VT1可用普通9013型等硅NPN三極管,VT2最好用3DK4型等硅開關三極管。VS要采用觸發電流較小的單向可控硅,如2N6565、CR106型等。C1要求采用耐壓400V以上的CBB型聚苯電容器,C4要求使用耐壓450V的電解電容器。觸摸電極片N與電路相連采用兩只高值電阻器R1與R2,其目的是增加電路的安全可靠性。B采用∮35mm的壓電陶瓷片,為增加其發聲音量應配置合適的共鳴腔,如能采用高響度的壓電陶瓷報警喇叭,效果更佳。
    如要改變電路報警的延遲時間,可以更改電容C3、C4的容量,容量大延遲時間長。增減電阻R3的阻值對延遲時間也有較大的影響,R3阻值大延遲時間就長,但阻值不能取得過大,否則VS將一直處于開通態,電路就不能正常工作了。此外可控硅的觸發靈敏度對延遲時間的長短也有影響。這些因素都可通過實驗進行調整。
    本電路安裝時,220V交流電源的相、零線必須按圖所示連接,如接錯了,電路則不能正常工作。若可控硅VS開通后,負阻振蕩器不能工作,只要適當調整電位器RP的阻值,電路即能起振,并將報警聲響調至音量最大、音調最滿意為止。
