新穎家用電子熔絲電路,Electronic Fuse

關鍵字：保險絲電路圖

作者：李榮

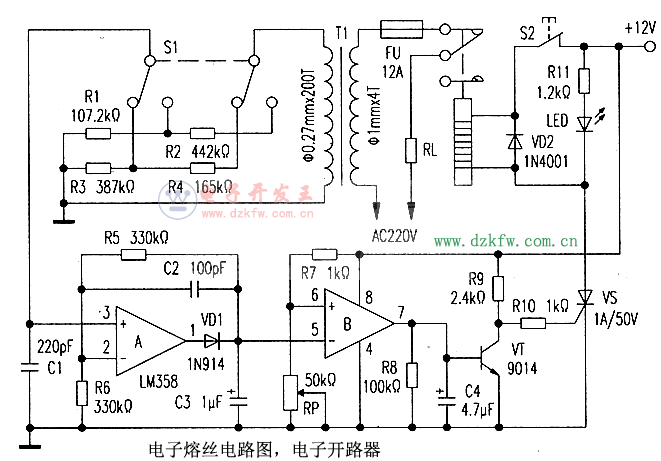

    電子熔絲電路如附圖所示，它實際上是一個具有手動復位功能、開斷電流可調、靈敏度高、反應快速的電子開路器，即斷路器，其引出端通過鱷魚夾接到用電器電路的保險絲座上．便可代替原來的保險絲。

    繼電器K的一組常閉觸點、一只12A(根據用電器功率決定)普通保險絲FU、環形取樣變壓器T1初級繞組、用電器RL相串聯后．接到220V交流電源上。T1次級接電流閾值范圍選擇開關S1．R1～R4組成電阻分壓網絡，電流閾值分兩擋：低擋為0.1A～6A：高擋為1A～10A．高、低擋有所覆蓋。C1、C2為高頻消噪電容。

    控制電路由雙電壓比較器LM358為核心組成。比較器A對交流取樣信號進行放大。由VD1整流和c3濾波后饋送至比較器B的反相輸入端。R7、R9分壓穩定B的門限電壓．調節RP可改變門限值的大小。負載RL工作電流正常時，VD1整流輸出電壓幅度較低，B輸出高電平，驅動管VT導通．可控硅VS關斷．繼電器K處于釋放狀態，不影響負載工作：因某種原因?qū)е仑撦dRL電流增大時，T1感應的電流隨之增加．經A放大和VD1整流后使B反相端輸入電壓增加．一旦超過由RP預置的門限值時．B的同相端電壓將低于反相端輸入的信號電壓．使B輸出翻轉為低電平，VT立即截止．VS經R9、R10被觸發導通．繼電器K得電吸合，其常閉觸點切斷負載電源．實現對負載的過流保護。由于電容C4兩端電壓不能突變，因此可防止瞬間脈沖干擾造成電子熔絲誤動作，R8是C4的泄放電阻．LED為工作電源指示管。若需重新供電，只需按一下復位開關S2即可。

    S1選用雙2選1聯動開關。K可選用JQX-10F等型號小型電磁繼電器。T1在MXO-2000型磁環上繞制：初級用φ1mm～1.2mm漆包線繞4匝；次級用φ0.22mm～0.27mm漆包線繞200匝。VS選用50V／1A直流可控硅。比較器A、B使用雙電壓比較器LM358等。RP選用50kΩ/0.5w的10圈線繞精密電位器．這樣校準和使用都很方便。分壓電阻R1～R4阻值應盡可能精確．必要時可用幾只電阻串聯組配。

    校準時．在一個自耦調壓器的輸出端接一根1200W左右的電熱絲作負載．調壓器輸入端與一只10A～20A交流電流表和本電子熔絲電路串聯后，接220v交流市電。高、低擋電流范圍應分別校準．以低擋校準為例，其校準步驟如下：

    (1)將RP置中間刻度(5.0)，給調壓器通電后．以最小步距緩慢調節調壓器的輸出為1A。然后慢慢轉動RP旋鈕至電子熔絲“熔斷”(K吸合)，記下此時RP的精確刻度(如6.2等)，此刻度所對應的電流值即為1A。

    (2)將RP調回中間刻度，自耦調壓器回零通電后，按一下電子熔絲復位開關S2．再調調壓器使輸出電流為1.5A(或2A等)，轉動RP使電子熔絲“熔斷”，并記下此時RP旋鈕刻度值。

    (3)依此類推重復上述過程．直到高、低擋電流范圍內的各個保險電流值全部校準后為止。

    (4)最后把RP刻度與對應的電流值列表(可貼在本熔絲電路的面板上)．以備查用。
