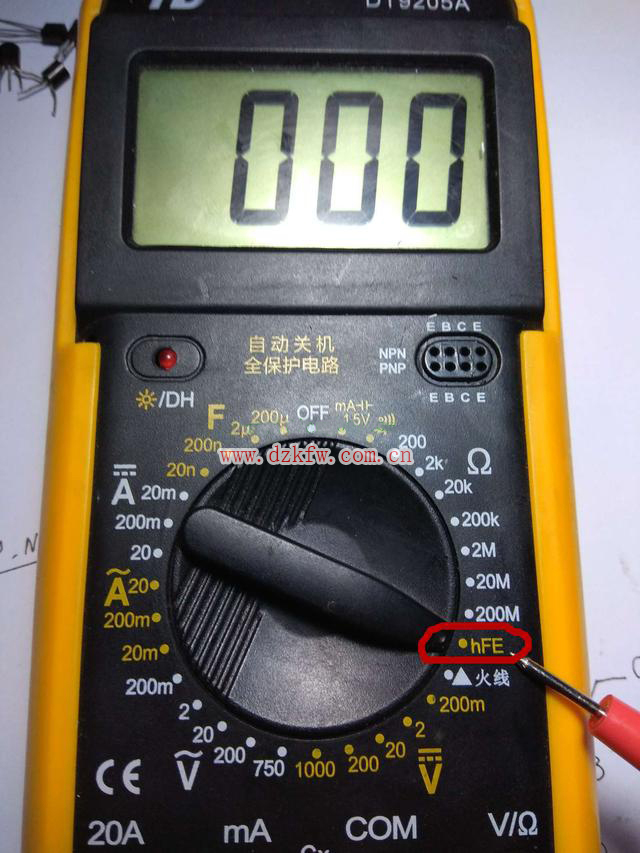

用這個檔位
萬用表測三極管是不需要表筆的,表盤上有三極管的插孔。

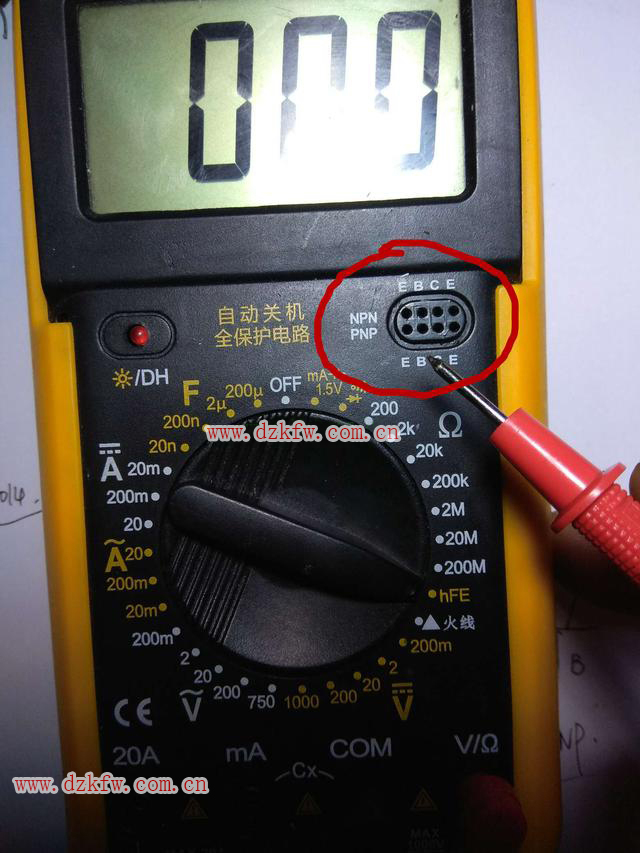

三極管的插孔

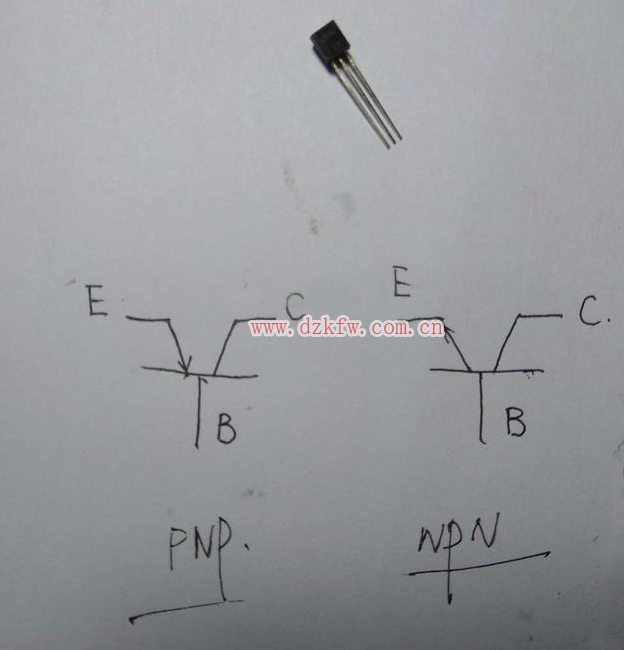

三極管分為NPN型和PNP型
我們簡單用萬用表分辨一下。

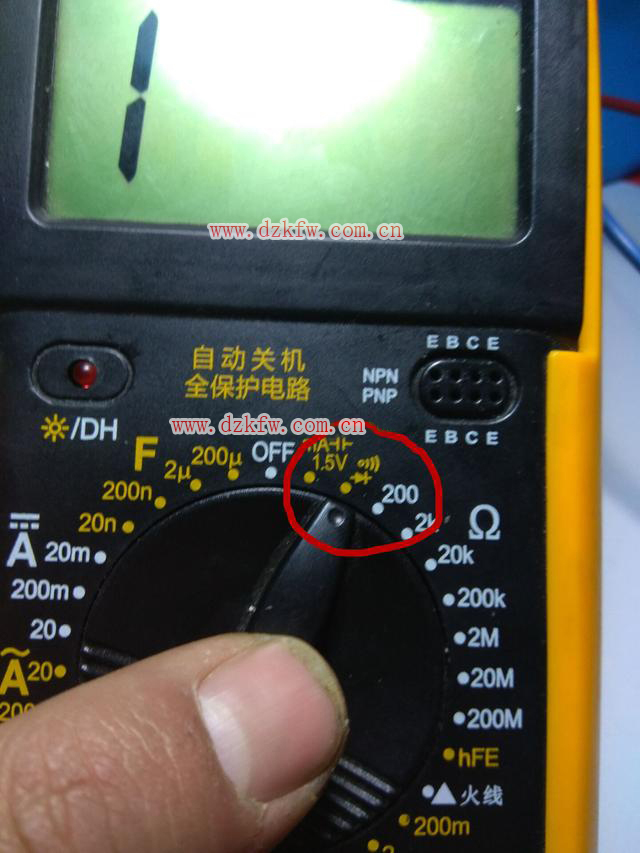

用二極管檔測

三極管都是三個腳

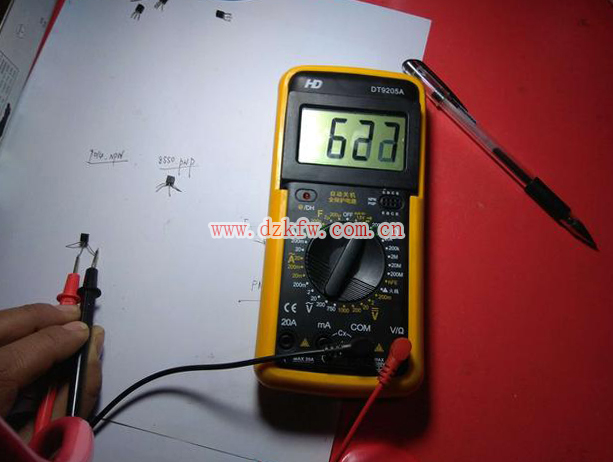

紅筆在中間,黑筆接觸兩邊的腳

左右都有讀數,三極管是NPN型
黑筆放中間,紅筆接觸兩邊的腳,你會發現都沒有讀數。下面我們換一個三極管。

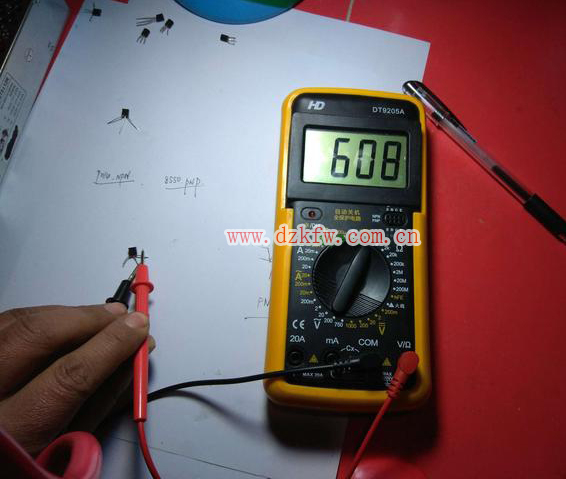

黑筆放中間,紅筆測兩邊腳

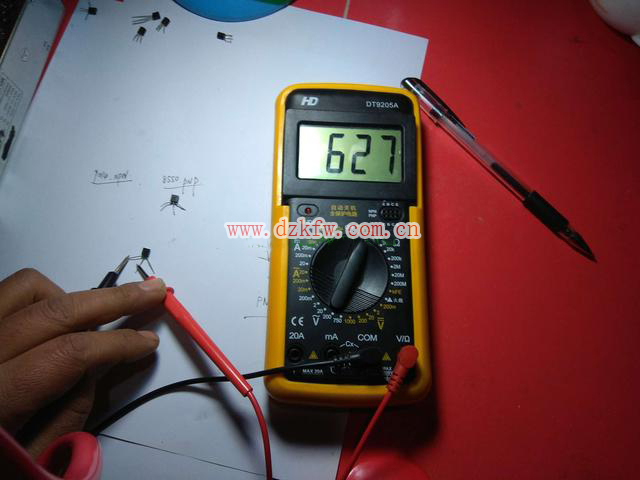

如果紅筆接觸兩邊腳都有讀數,說明是PNP型。
總結:反復測量三極管的三個電極引腳,找到一個與其他兩腳都導通的腳,這個腳肯定是三極管的基極。再看這個基極是紅表筆還是黑表筆,如果是紅表筆,說明三極管是NPN型,如果是黑表筆就是PNP型。
測出來了,就看下三極管的放大倍數吧。

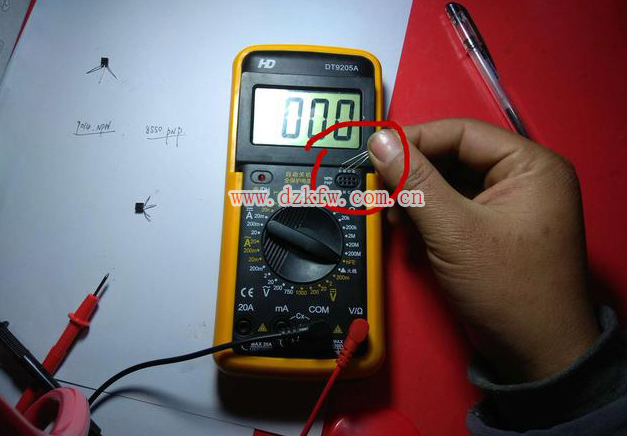

比如這個NPN型,插對方向哦

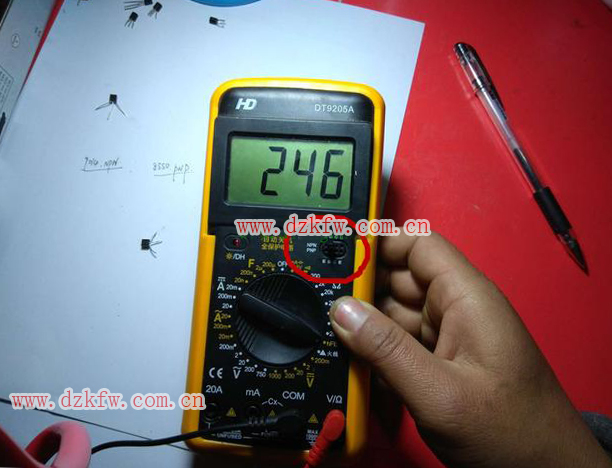

讀數就是三極管的放大倍數
