用萬用表測電路開路——電壓檢測法

將萬用表轉換到電壓擋。所有帶電線路均可用下述的方法進行檢查診斷。

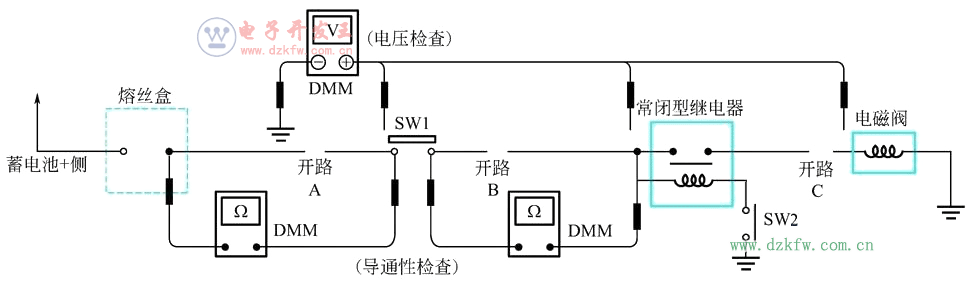

操作圖解：
① 將萬用表的一個探針接到已知良好的地線處。
② 從電路的一端開始檢測，直到另一端。
③ 斷開開關SW1，在開關SW1 處測量電壓。有電壓，開路在SW1 之后更遠處；無電壓，開路在熔絲盒和SW1 之間（點A）。
④ 閉合SW1，在繼電器處測試。有電壓，開路在繼電器之后更遠處；無電壓，開路在SW1 和繼電器之間（點B）。
⑤ 閉合繼電器，在電磁閥處測試。有電壓，開路在電磁閥之后更遠處；無電壓；開路在電磁閥和繼電器之間（點C）。

用萬用表測電路開路——導通檢測法

將萬用表轉換到電阻擋。所有帶電線路均可用下述的方法進行檢查診斷。


操作圖解：
① 斷開蓄電池負極電纜。
② 從線路的一端開始檢測，直到另一端（例圖中的熔絲裝置）。
③ 將萬用表的一個探針和負載側的熔絲端口連接。
④ 將另一個探針連接到SW1 的熔絲盒（電源）側（點A）。電阻值小或?yàn)榱�，表明該段電路�?dǎo)通良好。如電路開路，則萬用表將指示超量程或電阻為∞（無窮大）。
⑤ 將探針連接在SW1 和繼電器之間（點B）。電阻值小或?yàn)榱�，表明該段電路�?dǎo)通良好。如電路開路，則萬用表將指示超量程或電阻無窮大。
⑥ 將探針連接在繼電器和電磁閥之間（點C）。電阻值小或?yàn)榱�，表明該段電路�?dǎo)通良好。如電路開路，則萬用表將指示超量程或電阻無窮大。任何電路都可以用上述的方法進行檢查。
