傳感器+運算放大器+ADC+處理器是運算放大器的典型應用電路，在這種應用中，一個典型的問題是傳感器提供的電流非常低，在這種情況下，如何完成信號放大？對于微弱信號的放大，只用單個放大器難以達到好的效果，必須使用一些較特別的方法和傳感器激勵手段，而使用同步檢測電路結構可以得到非常好的測量效果。這種同步檢測電路類似于鎖相放大器結構，包括傳感器的方波激勵，電流轉電壓放大器，和同步解調三部分。需要注意的是電流轉電壓放大器需選用輸入偏置電流極低的運放。另外同步解調需選用雙路的SPDT模擬開關。在運放、電容、電阻的選擇和布板時，要特別注意選擇高阻抗、低噪聲運算和低噪聲電阻。以下給出幾點建議：
1)電路設計時注意平衡的處理，盡量平衡，對于抑制干擾有效，這些在美國國家半導體、BB(已被TI收購)、ADI等公司關于運放的設計手冊中均可以查到。
2)推薦加金屬屏蔽罩，將微弱信號部分罩起來(開個小模具)，金屬體接電路地，可以大大改善電路抗干擾能力。
3)對于傳感器輸出的nA級，選擇輸入電流pA級的運放即可。如果對速度沒有多大的要求，運放也不貴。儀表放大器當然最好了，就是成本高些。
4)若選用非儀表運放，反饋電阻就不要太大了，M歐級好一些。否則對電阻要求比較高。后級再進行2級放大，中間加入簡單的高通電路，抑制50Hz干擾。

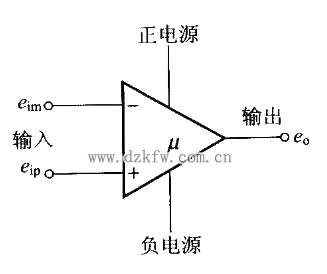

符號與端子
