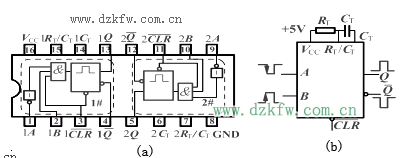

圖1 74LS123型單穩態觸發器
端子A、B分別為負脈沖下降沿和正脈沖上升沿邊沿觸發端。Q和
分別輸出一定寬度tp的正脈沖和負脈沖，
為清零端，也可作為觸發端使用。功能表如表1。

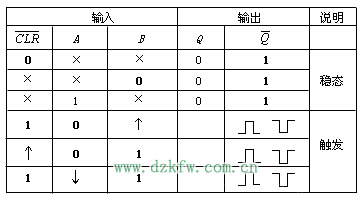

表1 74LS123型單穩態觸發器功能表
a. 基本脈沖寬度由外接電阻RT、電容CT決定，當CT>1000pF時，脈寬tp應為： tp=0.45RTCT （其中：單位RT：kΩ；CT：pF；tp：ns）
b. 在
端加清零負脈沖，可提前終止輸出脈沖，如圖2。
|
由于這種單穩可以通過再加觸發脈沖增大輸出脈沖的寬度，所以，它被稱為可再觸發式單穩觸發器。
