不管是數字電路，還是C語言，我們都會經常遇到邏輯運算和邏輯電路，在這里我介紹一下，大家先簡單了解一下，知道有這么回事，回頭遇到了，再詳細研究。

首先，在“邏輯”這個概念范疇內，存在真和假這兩個邏輯值，而將其對應到數字電路或C語言中，就變成了“非0值”和“0值”這兩個值，即邏輯上的“假”就是數字電路或C語言中的“0”這個值，而邏輯“真”就是其它一切“非0值”。

然后，我們來具體分析一下幾個主要的邏輯運算符。我們假定有2個字節變量：A和B，二者進行某種邏輯運算后的結果為F。

以下邏輯運算符都是按照變量整體值進行運算的，通常就叫做邏輯運算符：

&&：邏輯與，F = A && B，當A、B的值都為真(即非0值，下同)時，其運算結果F為真(具體數值為1，下同);當A、B值任意一個為假(即0，下同)時，結果F為假(具體數值為0，下同)。

||：邏輯或，F = A || B，當A、B值任意一個為真時，其運算結果F為真;當A、B值都為假時，結果F為假。

! ：邏輯非，F = !A，當A值為假時，其運算結果F為真;當A值為真時，結果F為假。

以下邏輯運算符都是按照變量內的每一個位來進行運算的，通常就叫做位運算符：

& ：按位與，F = A & B，將A、B兩個字節中的每一位都進行與運算，再將得到的每一位結果組合為總結果F，例如A = 0b11001100，B = 0b11110000，則結果F就等于0b11000000。

| ：按位或，F = A | B，將A、B兩個字節中的每一位都進行或運算，再將得到的每一位結果組合為總結果F，例如A = 0b11001100，B = 0b11110000，則結果F就等于0b11111100。

~ ：按位取反，F = ~A，將A字節內的每一位進行非運算(就是取反)，再將得到的每一位結果組合為總結果F，例如，A = 0b11001100，則結果F就等于0b00110011;這個運算符我們在前面的流水燈實驗里已經用過了，現在再回頭看一眼，是不是清楚多了。

^ ：按位異或，異或的意思是，如果運算雙方的值不同(即相異)則結果為真，雙方值相同則結果為假。在C語言里沒有按變量整體值進行的異或運算，所以我們僅以按位異或為例，F = A ^ B，A = 0b11001100，B = 0b11110000，則結果F就等于0b00111100。

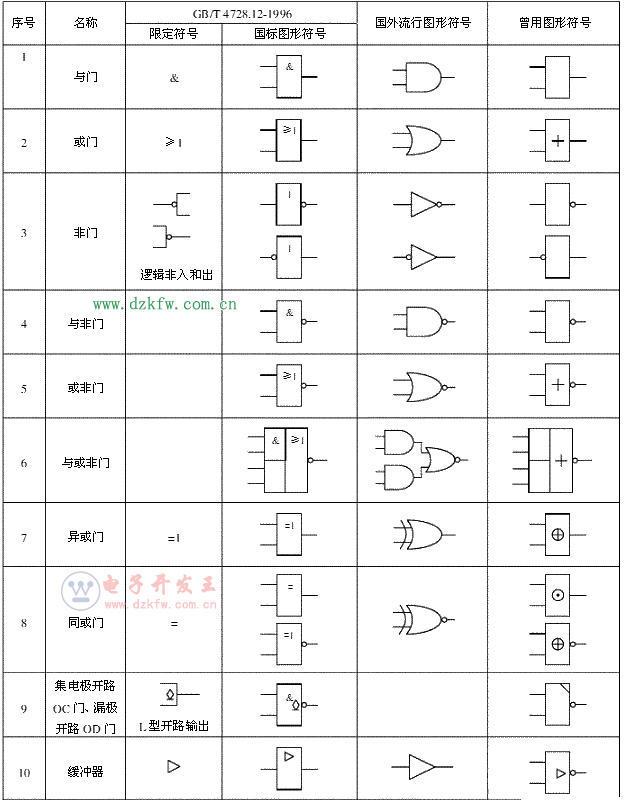

我們今后要看資料或芯片手冊的時候，會經常遇到一些電路符號，表1就是數字電路中的常用符號，知道這些符號有利于我們理解器件的邏輯結構，尤其重點認識以下表中的“國外流行圖形符號”。在這里我們先簡單看一下，后邊遇到了知道到這里查閱就可以了。
