會員注冊 數字電路分為組合邏輯電路和時序邏輯電路兩類，組合邏輯電路的特點是輸出信號只是該時的輸入信號的函數，與別時刻的輸入狀態無關，它是無記憶功能的。這一章我們來學習組合邏輯電路。這一章是本課程的重點內容之一
我們在學習時把這一章的內容分為：
§4、1 邏輯電路的分析
§4、2 邏輯電路的設計
§4、3 常用的組合邏輯
§4、1 組合邏輯電路的分析
一：組合邏輯電路的分析 （1）：有給定的邏輯電路圖，寫出輸出端的邏輯表達式； （2）：列出真值表； （3）：通過真值表概括出邏輯功能，看原電路是不是最理想，若不是，則對其進行改進；
我們對組合邏輯電路的分析分以下幾個步驟：
。 第一步：寫邏輯表達式。我們由前級到后級寫出各門邏輯表達式
例1：已知右面的邏輯電路圖，試分析其功能。
P=A+B S=A+P=AB W=B+P=AB
F=S+W=AB+A B
第二步：列真值表（如右圖所示）。
第三步：邏輯功能描述并改進設計。
從真值表中可以看出這是一個二變量“同或”電路。原電路設計不合理，它只需一個"同或"門即可.
§4、2 組合邏輯電路的設計
一：組合電路邏輯電路的設計
電路設計的任務就是根據功能設計電路，一般按如下的步驟進行：
（1）把邏輯命題換為真值表；這一步我們要從以下幾個反面考慮
用英文字母代表輸入或輸出；
分清幾個輸入、輸出；
分清輸入和輸出之間的對應關系。
（2）把邏輯函數進行化簡，化簡的形式則是根據所選用的邏輯門來決定；
（3）根據化簡結果和所選定的門電路，畫出邏輯電路圖。
例： 設計三變量表決器，其中X具有否決權。
第一步：列出真值表。（如右上圖）
設X、Y、Z分別代表參加表決的變量；F為表決結果，
我們把變量規定為：X、Y、Z為1表示贊成；為0表示反對。
F為1表示通過；為0表示被否決。
第二步：化簡邏輯函數。
我們選用與非邏輯來實現。用卡諾圖來化簡（如右中圖）F=
第三步：畫邏輯電路。（如右圖）
§4、3 常用的組合邏輯
常用組合邏輯的種類很多，主要有全加器、譯碼器、編碼器、多路選擇器等，下面我們分別把它們介紹一下。
一：半加器和全加器
在數字系統中算術運算都是利用加法進行的，因此加法器是數字系統中最基本的運算單元。由于二進制運算可以用邏輯運算來表示，因此我們可以用邏輯設計的方法來設計運算電路。加法在數字系統中分為全加和半加（第一章我們已經介紹了）所以加法器也分為全加器和半加器。
（1）半加器設計
半加器不考慮低位向本位的進位，因此它有兩個輸入端和兩個輸出端。
設加數（輸入端）為A、B ；和為S ；向高位的進位為Ci+1。
它的真值表為：如右圖所示
函數的邏輯表達式為： S=AB+AB ； Ci+1=AB
邏輯電路圖（用異或門和與門構成）為：如右圖(2)所示
（2）全加器的設計（它的邏輯符號為圖(3)所示）
由于全加器考慮低位向高位的進位，所以它有三個輸入端和兩個輸出端。
設輸入變量為（加數）A、B、 Ci-1，輸出變量為 S、 Ci+1
它的真值表為：如圖(4)所示
函數的邏輯表達式為：S=ABCi-1+ABCi-1+ABCi-1+ABCi-1=A
BCi-1
Ci+1=ABCi-1+ABCi-1+ABCi-1+ABCi-1 =（AB）Ci-1+AB
邏輯電路圖(用異或和與門構成）為：如圖(5)所示
（3）全加器的應用
因為加法器是數字系統中最基本的邏輯器件，所以它的應用很廣。它可用于二進制的減法運算、乘法運算，BCD碼的加、減法，碼組變換，數碼比較等。
例 1：用全加器構成二進制減法器。
以四位二進制為例。（減法可轉換為加補運算）
設兩組四位二進制分別為X3X2X1X0和Y3Y2Y1Y0,把Y3Y2Y1Y0先進行求補然后再進行加法運算。
因為求補是逐位求反后再加“1”所以它的邏輯電路圖為如圖(6)所示:
例 2：采用四位全加器完成8421BCD碼轉換為余3代碼。
由于8421BCD碼加0011即為余3代碼，因此轉換電路就是加法電路。
設8421BCD碼四位又高位到低位為M3、M2、M1、M0，余3代碼的四位由高到低為C3、C2、C1、C0 。
它的邏輯電路圖為如圖(7)所示:
二：編碼器和譯碼器
指定二進制代碼代表特定的信號的過程就叫編碼。把某一組二進制代碼的特定含義譯出的過程叫譯碼。
（1）編碼器 因為n位二進制數碼有2n種狀態，所以它可代表2n組信息。我們在編碼過程中一般是采用編碼矩陣和編碼表，編碼矩陣就是在卡諾圖上指定每一方格代表某一自然數，把這些自然數填入相應的方格。
例 1：把0、1、2、...、9編為5421BCD碼.
先來確定編碼表如圖(1)所示和編碼矩陣如圖(2)所示:
由編碼表確定各輸出端的邏輯表達式是：
A=5+6+7+8+9
B=4+9
C=2+3+7+8
D=1+3+6+8

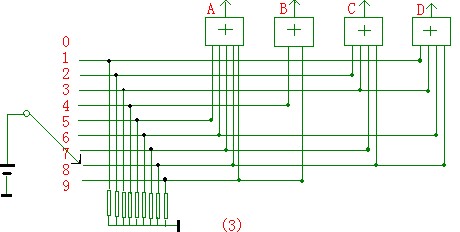

根據這些表達式可用或門組成
邏輯電路如圖(3)所示:
（2）：譯碼器 編碼的逆過程就是譯碼。
譯碼就是把代碼譯為一定的輸出信號，以表示它的原意。實現譯碼的電路就是譯碼器。
譯碼器可分為二進制譯碼器、十進制譯碼器、集成譯碼器和數字顯示譯碼驅動電路。其中二進制譯碼器是一種最簡單的變量譯碼器,它的輸出端全是最小項。
例 2：設計一譯碼電路把8421BCD碼的0、1、2、...、9譯出來.
四位二進制有十六種狀態，而實際只需要十種，因此其余項作無關項考慮.
其編碼矩陣為如圖(4)所示.
我們通過編碼矩陣可得如下譯碼關系：如圖(5)所示.

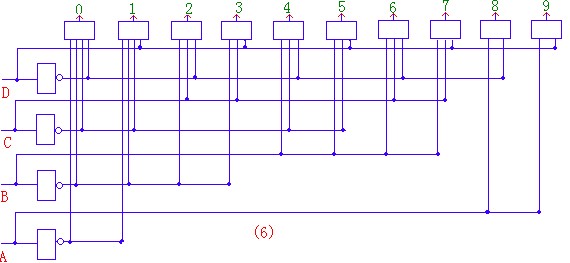

所以它的邏輯電路圖為（用與門和與非門實現）
如圖(6)所示:
集成譯碼器的工作原理與其它譯碼器一樣，但它有它的特點.
它的特點為：
輸入采用緩沖級;(減輕信號負載)
輸出為反碼;低電平有效(減輕輸出功率)
增加了使能端.(便于擴展功能)
目前常用的典型的集成譯碼器是三------八譯碼器。
它的邏輯符號為.如圖(7)所示: 注：其中E0E1E2為使能端，只有當E1、E2為0時E0為1時此譯碼器才工作。
三：數據選擇器和多路分配器
（1）數據選擇器 它就是從多個輸入端中選擇一路輸出，它相當于一個多路開關它的邏輯符號如圖(1)所示:其中D0D1、、、Dn是數據輸入端;A0A1、、、An為地址變量（有n個地址變量就有2n個輸入端）.
常用的有二選一，四選一，八選一和十六選一，若需更多則由上述擴展。
例 3：如圖(2)所示的四選一數據選擇器，試寫出它的輸出邏輯表達式和功能表
它的邏輯輸出表達式為 F=（A0A1D0+A0A1D1+A0A1D2+A0A1D3）E
它的功能表為：如下表所示
從表上我們可以看出當使能端E為“1”時輸出為“0”即禁止，只有當使能端為“0”時選擇器才有效。
例 4：把四選一擴展為八選一。
地址
使能端
輸入
輸出
A0
A1
E
D
F
* *
1
*
0
0 0
0
D0---D3
D0
0 1
0
D0---D3
D1
1 0
0
D0---D3
D2
1 1
0
D0---D3
D3
八選一要有八個輸入變量，因此需要三個地址變量(我們把其中一個A0作為使能段)；
四選一只能有四個輸入變量，所以我們需要兩個四選一和一個非門.非門的作用是改變使能端的電平，減少使能端.先列出它的功能表如下表所示:
邏輯電路圖如圖(3)所示:
（2）多路分配器 它的功能是把輸入數據分配給不同的通道上，相當于一個單刀多擲開關。
A0
A1
A2
D
F
0 0 0
D0----D7
D0
0 0 1
D0----D7
D1
0 1 0
D0----D7
D2
0 1 1
D0----D7
D3
1 0 0
D0----D7
D4
1 0 1
D0----D7
D5
1 1 0
D0----D7
D6
1 1 1
D0----D7
D7
