這里介紹的有源分頻器可裝入-個單獨的機箱內，其面板上只有電源開關。此分頻器末設用戶控制，既沒有用來改變分頻頻率的開關，也沒有輸出信號的外部電平控制。要改變對場聲器的激勘，就必須調整驅動放大器的音量控制。

在后面板上，有四對RCA播口，一對用于立體聲售號輸入，另外三對則分別用于立體聲的低音、中音和高音信號的輸出。

后面板上還有一個NEC電源插座和一↑接在電源變壓器切級電路的保險絲盒。

在機箱內，全部電路均裝在一塊尺寸為219mnx99mm的印0劇電路板上，一組RCA輸入和輸出播座亦裝在其上。唯一的外部接線是環形電源變壓器的次級與電路板的連接線。

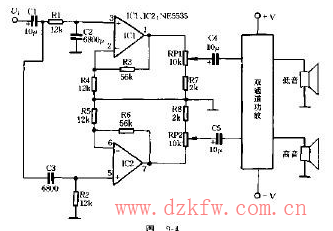

采用有源分頻器可以降低對功放帶寬的要求；省去了大功率的LC元件；分頻點也易于調整，且可以獲得比功率分頻更佳的效果。這里介紹兩種有源二分頻器電路。如圖9-4所示為有源二分頻器組成的功放電路。IC1、R1、R4、R3、C2組成一階低通濾波器，以便從輸入信號C1中分離出小于截止頻率FOL的音頻信號。

有源分頻器構成解析

RC分頻網絡

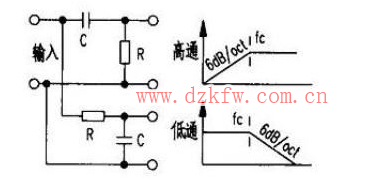

最簡潔的電子分頻網絡只采用電阻R和電容C兩種元件即可組成。圖1為一階二分頻網絡及其特性示意圖。

對于圖1的一-階二分頻RC網絡。無論是高通濾波器還是低通濾波器的元件，均可用下式計算。

式中fc為高通或低通濾波器的截止頻率即分頻頻率（HZ）。 R的單位為kQ， C的單位為uF。

一階分頻網絡的衰減斜率不大，僅為6dB/oct（倍頻程）。如果把一階網絡串聯起來，可構成二階、三階。..分頻網絡，其中尤以二階網絡最為常用。圖2為二階二分頻網絡

顯然，二階分頻網絡的衰減斜率由一階網絡疊加而成，達到12dB/oct。不過，二階網絡并非一-階網絡的簡單串聯，計算這種網絡時，應注意以下兩個問題：

1.后面的一階網絡是前面一階網絡的負載。如果把兩個完全一-樣的一階網絡直接串聯起來，就會產生相互干擾。為了避免這種影響，后面的一階網絡的阻抗應盡量高-些。一般可取為前者的5~ 10倍。

具體一點說，對于高通濾波器（見圖2），后級的R值應取為前級Rh的5~ 10倍。與此同時后級的C值則按相應在比例減小，即取前級C值的1/5~1/10。同理，對低通慮波器，后級的R值取前級RL值的5~10倍，C值則取前級C值的1/5~1/10.計算公式fc= 159/RC則不變。

2.由于二闕絡カ一畍網絡串眠而成。一網絡的衰減斜率カ-6dB/oct，即在たc赴衰減3dB圏3a），于是兩個一畍網絡串朕后，在e赴的衰減幅度將迭-6d8（圏3b）從而使分頻點fc赴的合成頻呵出現下凹。內了避免出現遉紳現象，由圏3可知，低通馮波器的截止頻率（-3dB點）f立遁當提高， 而高通濾波器的截止頻率（-3dB點fn立造當降低。如果分頻網絡的分顎點取労c，那幺可取ル=15tc， fh-tc/1 5.込桙大致。上可保証在分頻點t処衰減幅度仍カ3d8左右，而線合頻呵比較平直無下凹現象。

最后，無論是圖還是圖2的分頻網絡，實際使用時總要受到前、后級其他電路的并聯作用的影響，從而使得分頻特性發生偏移。通常都必須在分頻網絡前、后各加一-級緩沖放大器與其他電路隔離。常用的緩神放大器是陰極跟隨器。

1.基本用法

電子分頻的基本用法是取代一般音 箱中的LC功率分頻，見恩8a和8b。 為此需要去掉音箱中的LC分頻元件，然后用兩臺功放（也可以是一臺立體聲功放中的左、右聲道直接驅功高音和低音揚聲器）。本分頻器則用來驅動高音功放和低音功效。此時只要查得音箱分頻點，即可計算RC分頻網絡元件值。此外，音箱最好月備雙線分音接線柱，以便駁接。

2.添加超高音

現在許多發燒友手頭使用中高檔書架箱或中大型音箱的上限頻率都在20kH2范圍內。SACD和DVD-Audio的高頻現在許多發燒友手頭使用中高檔書架箱或中大型音箱的上限頻率都在20kHz范圍內。SACD和DVD-Audio的高頻響應可達50-100kHz，一個簡單而有效的方式是添加一只超高音揚聲器，分頻點可選在10~ 15kHZ。（見圖8c）現在國外市場上已有單獨超高音揚聲器可購，可直接置于音箱上面。超高音揚聲器實際所需功率較小，因此高音功放的功率不必很大。如果兩臺功放的功率一樣大小，宜在高通輸出電平調整電位器圖6中50k2）之前串一適當阻值的固定電阻，以免不慎損壞超高音單元。

3.添加超低音

在現有的系統上加一臺超低音箱， 分頻點即選為100~300Hz， 并盡可能低一些（見圖8d）。超低音箱可用市售的商品箱，此時就無須低音功放。也可使用大口徑低音單元自制，但需要配一臺低音功放。

有些發燒友覺得，加超低音后效果反而不好。應該說這是一個普遍現象。 其原因主要是房間的聲學處理不到

有源分頻器電路圖解

1C2、R2、R5、R6、C3組成高通濾被器，從輸入信號U分離出大于截止頻率fu的音頻信號。

該分頻器由低通和高通兩個濾鈹器并聯而成，輸入信號通過分頻器后分成小于2kHz和大于2kHz的兩個音須信號。分別供給雙通道功率較大，再驅動低音及高音揚聲器發聲.CI為偏直耦合電容、RP2可作音調控制。這種分頻器結構簡單，工作穩定，分頻點調整方便，裝置容易，有一定放大倍效。缺點是最大衰減速率只有一20dB/十倍頻程，使高低音分離不夠砌底：與無源分頻器比較增加了一個功放通道
