射頻功率監測電路

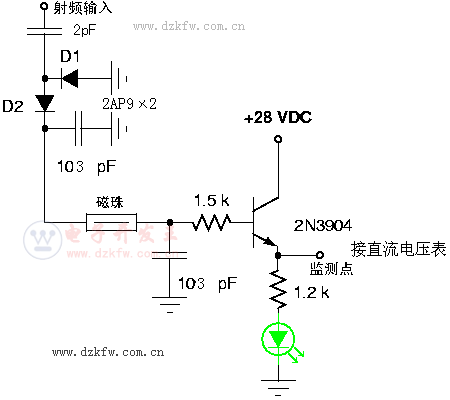

如圖，該射頻功率監測電路由倍壓整流濾波和LED驅動電路構成，結構原理都很簡單�？捎糜谝�求不高的射頻功率實時監測，由LED發光強弱來指示射頻功率的強弱，如加接直流電壓表則可以更精確地了解射頻功率的大小。

電路中，射頻輸入信號經2PF電容后，由D1、D2和10000PF電容對其２倍壓整流濾波。然后給三極管2N3904提供基極電流，驅動LED發光并在監測點提供直流電平輸出以駁接直流電壓表。電路中的磁珠用來吸收殘余射頻信號，抑制其對后級電路產生干擾。
