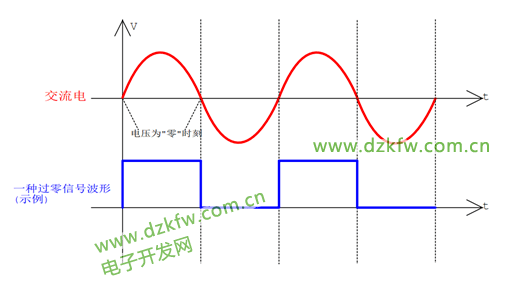

在電力電子中，零點電壓檢測(通常簡稱為過零檢測)技術被廣泛應用。通過檢測電路追蹤交流電的電壓變化過程，在交流電壓為”零”的時刻輸出信號，利用該信號我們可以做很多工程應用。例如，在智能開關產品中通過零點電壓檢測技術來實現零電壓時刻導通，從而抑制開機浪涌電流，達到保護繼電器觸點等器件的目的；在調光開關/調光器、電機調速產品中，通過零點電壓檢測技術可從零點開始控制交流電導通角的大小，實現調光燈具亮度、電機速度的調節。

過零檢測電路有多種實現電路方式，下面列舉幾種工程設計常用的幾種設計方案——

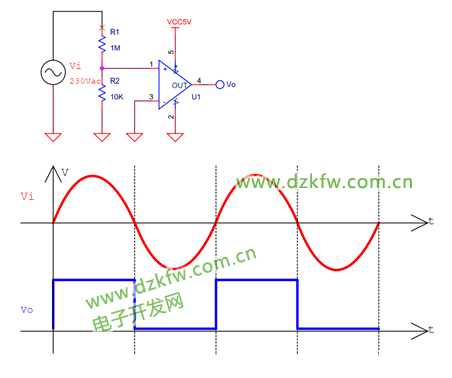

一、采用比較器的過零檢測電路

通過分壓電阻將交流信號衰減至比較器正端輸入，當交流輸入超過零基準電壓時，過零檢測電路會改變比較器的輸出狀態。

設計注意點：

1.比較器輸入電壓范圍及保護電路

2.可使用一些遲滯來提高抗干擾能力

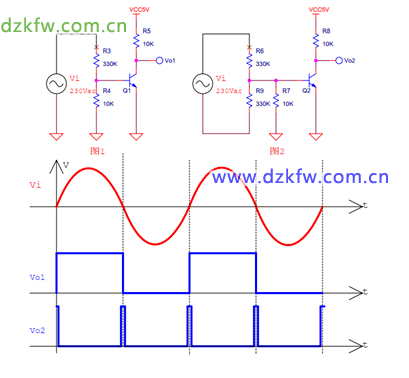

二、采用三極管的過零檢測電路

通過分壓電阻將交流信號衰減至三極管基極，利用三極管特性進行過零檢測來改變輸出狀態。

設計注意點：

1.分壓電阻的取值

2.三極管的工作狀態、溫度特性

3.圖2注意交流輸入與參考地的關系

三、采用光耦隔離的過零檢測電路

利用二極管導通和光耦隔離特性進行過零檢測來改變輸出狀態。

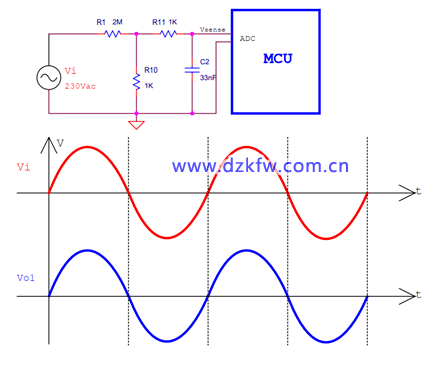

四、采用ADC采集的過零檢測電路

通過分壓電阻將交流信號衰減至ADC輸入端，通過ADC進行電壓采樣來檢測過零點。

設計注意點：

1.ADC量程及精度的選取

2.ADC接口的防護

3.ADC的參考地

五、采用帶過零檢測功能的芯片

例如：

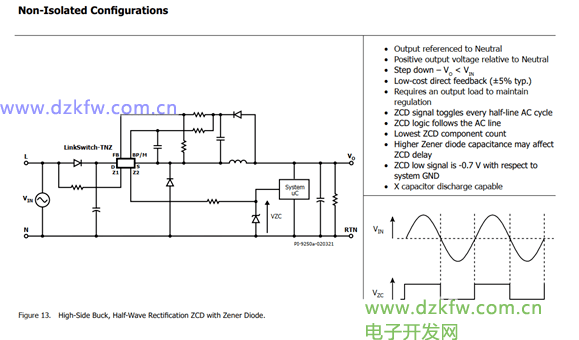

1.Power Integrations的linkswitch-tnz系列，帶過零檢測功能的電源芯片；

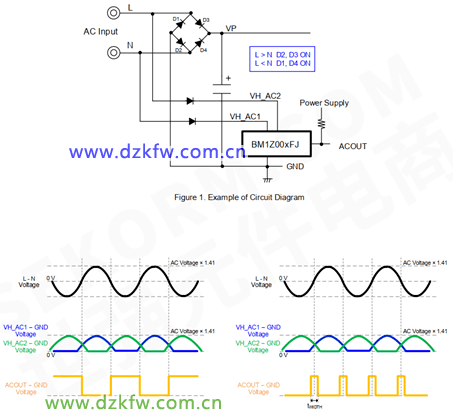

2.羅姆半導體(ROHM)的過零檢測IC，BM1Z系列

上述僅簡單舉例幾種常見的過零檢測電路，除此之外仍有很多電路可實現該功能檢測，當然在實際工程應用中也會碰到一些細節問題，例如：硬件電路延時、接口防護、零點丟失、軟件同步等，可留言一同交流思考。
