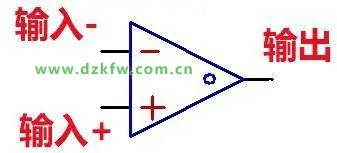

比較器與放大器使用的符號是一樣的，但是用法與內部結都是不一樣的。


比較器：從字面意恩理解，就是與之對比得出結論。

在電路中輸出的都是高低電平，就是1或0，由于制造廠家的不同，輸出電壓略有微差，VOH接近于VCC，VOL接近于GND。

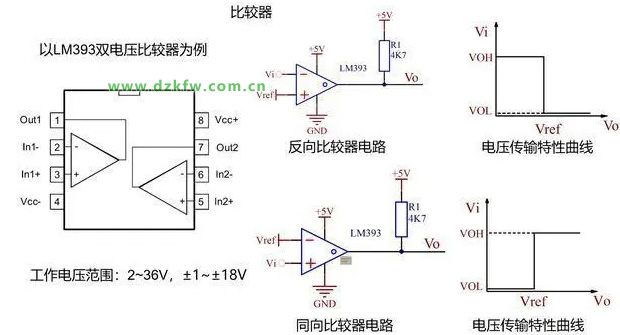

從這個圖，可以看出，比較器分為同向與反向比較器，什么意思呢？

同向就是輸入電壓從+腳進入，大于VREF電壓（-）時，輸出正，小于VREF電壓（+），輸出負。

反向就是輸入電壓從-腳進入，大于VREF電壓（+）時，輸出負，小于VREF電壓（+），輸出正。

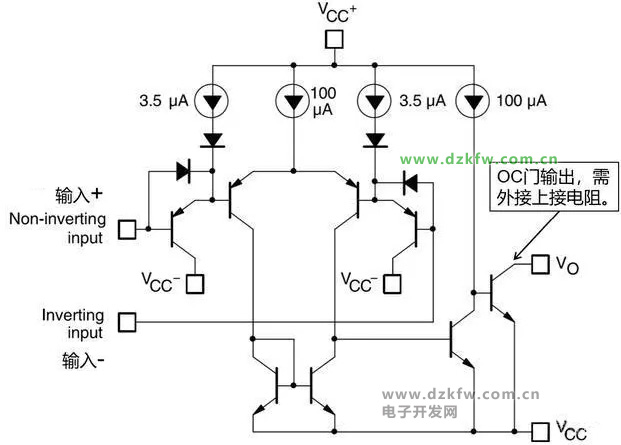

電路中為什么有一個R1的上拉電阻，因為比較器是OC輸出，內部沒有上拉電阻，當不接上拉時，電路無輸出高電平，設計時需要注意的地方。


運算放大器：從字面意恩理解，就是把原來的輸入信號放大多少進行輸出。


反向比例運算電路：輸入Ui接在輸入-，就是反向。

同向比例運算電路：輸入Ui接在輸入+，就是同向。

接在輸出與輸入-之間的Rf是反饋電阻，與輸入電阻共同決定電路的放大倍數。

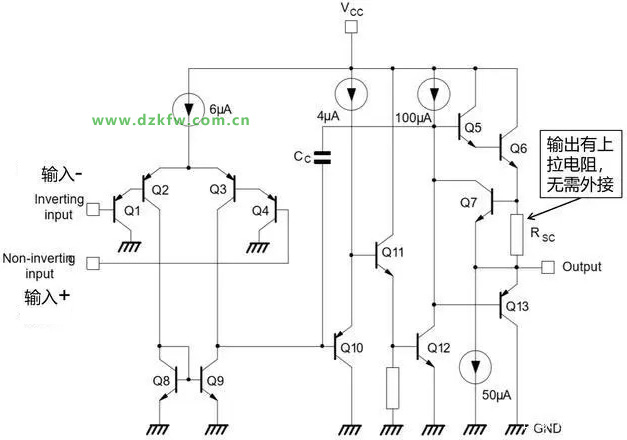

運算放大器內部結構與比較器的也不一樣，在實際的電路應用中，是不能混用的，這也是需要注意的。
