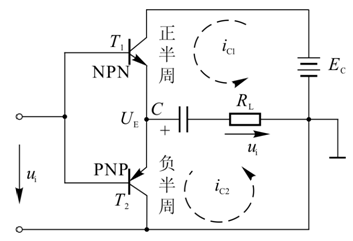

上述的OCL電路需要兩個電源，為了省去一個電源，可采用如圖6-33所示的無輸出變壓器的互補對稱放大電路，簡稱OTL電路。該電路用一個容量較大的耦合電容C代替了圖6-30中 的作用。靜態時，由于兩管的基極均無偏流，所以T₁和T₂均處于截止狀態，電路工作于乙類。由于電路的對稱性，兩管發射極的靜態電位，電容器上的直流電壓也等于。

    在輸入信號的正半周，T₁導通、T₂截止、由電源E_C提供的集電極電流i_C1正向流過負載R_L；在輸入信號的負半周，T₁截止，T₂導通，此時代替電源的電容器C通過導通的T₂放電，集電極電流i_C2反向流過負載R_L。
    由圖6-33可知，當T₁導通時，電容C被充電，其上電壓為。當T₂導通時，C代替電源通過T₂放電。但是，要使輸出波形對稱，即要求(大小相等，方向相反)，必須保持C上的電壓為，在C放電過程中，其電壓不能下降過多，因此C的容量必須足夠大。

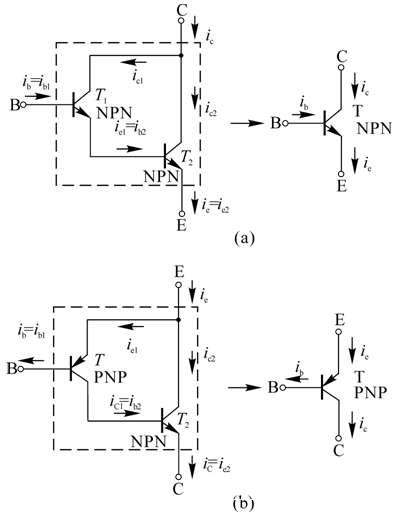

    上述互補對稱電路要求有一對特性相同的NPN和PNP型的輸出功率管。在輸出功率較小時，比較容易選配這對晶體管，但在要求輸出功率較大時，就難于配對，因此采用復合管。圖6-34列舉了兩種類型的復合管。

    首先以圖6-34(a)的復合管為例，討論復合管的電流放大系數。因

    可得復合管的電流放大系數為

    其次，從圖6-34(b)可以看出，復合管的類型與第一個晶體管T1相同，而與后接晶體管T2的類型無關。

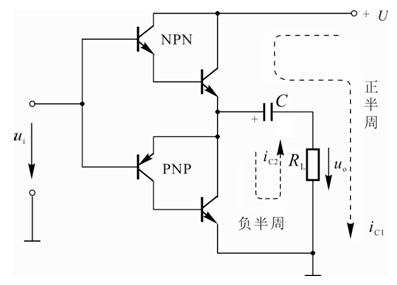

    圖6-35是一個由復合管組成的OTL互補對稱放大電路。將復合管分別看成一個NPN型和一個PNP型晶體管后，該電路與圖6-33所示的電路完全相同。

    顯然，圖6-33和圖6-35所示的電路都工作在乙類狀態，若要避免交越失真，也應設置適當的偏置電路。
