會員注冊根據線圈中電流的大小而接通和斷開電路的繼電器稱為電流繼電器。使用時電流繼電器的線圈與負載串聯，其線圈的匝數少而線徑粗。常用的有欠電流繼電器和過電流繼電器兩種。
欠電流繼電器：電路正常工作時，欠電流繼電器吸合，當電路電流減小到某一整定值以下時(10％～20％IN)，欠電流繼電器釋放 ，對電路實現欠電流保護。
過電流繼電器：電路正常工作時， 過電流繼電器不動作，當電路電流超過某一整定值時(一般為110％～400％IN)，過電流繼電器吸合，對電路實現過電流保護。

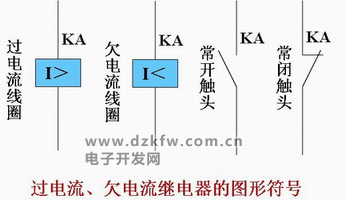

過電流、欠電流繼電器的圖形符號
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2022-01-27
Tags：過電流,欠電流,繼電器
