輸出端給線圈KA通電，輸出端按負載電壓連接，圖中為220V的燈，通電后觸點閉合燈就亮了。
固態繼電器是近代利用電子器件組成的一種新型無觸點電子開關器件。（特別注意：固態繼電器里面沒有觸點，上面提到的觸點只是為了方便大家理解），輸入端輸入電壓是為了讓其內部電子電路工作，讓晶體管導通實現開關。

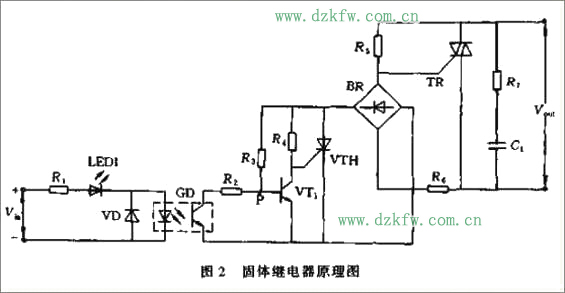

當輸入3-32VDC后 GD光耦發光管發光導通，TR可控硅電子開關導通。
固態繼電器工作原理和接線圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-10-06
今天給大家介紹一下固態繼電器，會不會感覺得很陌生啦？我相信在職電工們對它還是有一定了解的，來吧我們一去了解一下。
Tags：固態繼電器工作原理,固態繼電器,繼電器
