機床電機控制電路連接完成后，在通電試車前應進行檢查，防止錯接、漏接或線路故障。通常是對照原理圖，從電源端逐段核對端子接線，以排除錯接、漏接。這種方法很麻煩，特別是較復雜的電路，還易出錯。其實可根據電路的工作原理。利用所學的基礎電路知識，通過用萬用表測量電路的電阻，即可判斷出所接電路是否正確以及各電氣元件的動作情況及判斷電路故障點。下面以交流接觸器聯鎖控制的電動機正反轉控制電路為例說明如何檢查電動機控制電路。

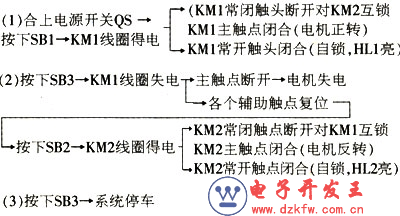

    一、分析電路工作原理

    二、檢查線路步驟及方法

    1 ．外觀檢查

    1) 檢查有無絕緣層壓入接線端子，如有絕緣層壓入接線端子，通電后，會使電路無法接通。 2) 檢查裸露的導線線芯是否符合規定。 3) 用手搖動、拉撥接線端子上的導線。檢查所有導線與端子的接觸情況，不允許有松脫。 4) 用萬用表檢查各元件動作情況及接線是否正確。

    2 ．主電路的檢查

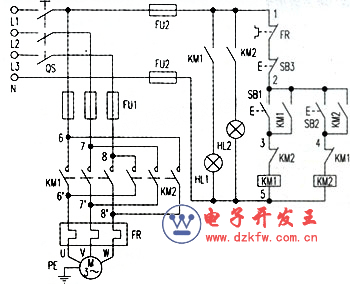

    用萬用表： RxlO 擋或 R × 100 擋，將兩表筆分別接在圖中 6 與 U 、 7 與 V 、 8 與 W 兩點之間。正常情況萬用表指針此時應分別指在“∞”位置。然后，測量點不變，手動交流接觸器 KM1 、 KM2 ，此時，若萬用表指針從無窮大位置向右偏轉，說明交流接觸器動作良好且主電路交流接觸器主觸點及熱繼電器熱元件接線正確且情況正常。

    3 ．電機控制電路的檢查

    1) 檢查按鈕的動作及接線情況。用萬用表 R × 10 擋或 R × 100 擋，將兩表筆分別接在圖中 1 、 5 兩點。正常情況萬用表指針此時應指在“∞”位置。萬用表指針指示正常后，按下按鈕 SB1 ，若萬用表指針向右偏轉，說明按鈕 SB1 接線正確且動作良好，松開按鈕 SB1 。此時萬用表指針應又回到“∞”位置．萬用表指示的電阻值為交流接觸器線圈的直流電阻 ( 交流接觸器 KMl 、 KM 型號相同 ) 。再按下按鈕 SB2 ，若萬用表指針向右偏轉，說明按鈕 SB2 接線正確且動作良好，松開按鈕 SB2 ，此時萬用表指針又回到“∞”位置。再按下按鈕 SB1( 或 SB2) ，萬用表指針向右偏轉，萬用表指示的電阻值為交流接觸器線圈的直流電阻。然后在不松開 SB1( 或 SB2) 的情況下。按下 SB3 ，若萬用表指針從右偏向“∞”位置，說明按鈕 SB3 接線正確且能可靠斷開控制電路。 2) 檢查自鎖環節。用萬用表 R × 10 擋或 R × 100 擋，將兩表筆分別接在圖中 2 、 5 兩點，正常情況萬用表指針此時應指在“∞”位置。萬用表指針指示正常后，手動交流接觸器 KM1 ，若萬用表指針向右偏轉，說明自鎖輔助動合觸點 KM1 接線正確且動作良好．萬用表指示的電阻值為交流接觸器線圈的直流電阻。然后，松開交 流接觸器 KM1 ．使萬用表指針回到“∞”位置。再手動交流接觸器 KM2 ，若萬用表指針向右偏轉，說明自鎖輔助動合觸點 KM2 接線正確且動作良好。

    4 ．檢查互鎖環節

    1) 動斷互鎖輔助觸點 KM1 。用萬用表 R × 10 擋或 R × 100 擋，將兩表筆分別接在圖中 4 、 5 兩點，正常情況萬用表指針應由“∞”位置向右偏轉。萬用表指示的電阻值為交流接觸器 KM2 線圈的直流電阻，然后．手動交流接觸器 KM1 。若萬用表指針又偏向“∞”位置。說明動斷互鎖輔助觸點 KM1 接線正確且動作良好。 2) 動斷互鎖輔助觸點 KM2 。用萬用表 R × 10 擋或 R × 100 擋。

    將兩表筆分別接在圖中 3 、 5 兩點，正常情況萬用表指針應由“∞”位置向右偏轉。萬用表指示的電阻值為交流接觸器 KM1 線圈的直流電阻，然后，手動交流接觸器 KM2 。若萬用表指針又偏向“∞”位置，說明動斷互鎖輔助觸點 KM2 接線正確且動作良好。

    通過上述幾步．就可檢查出電路的接線及電路各元件的基本情況，這樣，就可通電試車了。
