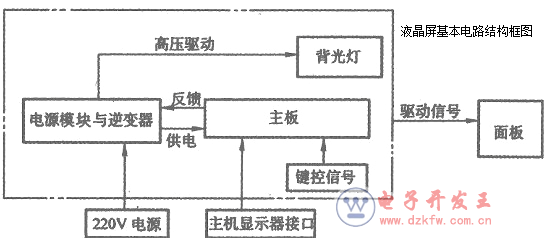

常見的LCD電路由幾塊IC組成，其電路結構如下圖所示。即一塊面板、一塊主板、一塊電源模塊與逆變器板、一塊鍵控信號板。各IC的作用如下：
　　
　　1．主板電路

  主板電路由控制液晶面板的邏輯驅動輸出電路、OSD顯示電路、背光燈控制電路以及PANEL供電控制功能電路等組成，它是LCD的核心電路，只有主板產生信號后高壓板才能工作，再推動背光燈電路使背光燈發光。
　　
　　2．PWPC板模塊
    PWPC板模塊又稱電源模塊與逆變器，它由兩大部分構成。
　　
　　(1)電源部分

  由輸入的220V交流電壓轉換成12V、5V、3.3V的直流電壓，該電壓為主板及逆變器提供工作電壓。
　　
　　(2)高壓板

  高壓板轉換器是可控制的逆變電路，它將主板送來．的12V直流電經DC／AC升壓電路升壓后，轉成600V左右的高壓交流電，該電壓激發背光燈管點亮，在背光燈的照射下，液晶分子做有規則的扭轉，使顯示器顯示出圖像來。
