液晶屏組件由背光源、光學部件和液晶基板組成。
　　
　　液晶基板由兩片玻璃板作基板，根據屏幕大小制造平板玻璃大小，后將兩片玻璃基板做成一個扁平盒子，盒子里面注滿了TN型液晶。液晶電視利用向列性液晶分子在電場、磁場作用下排列方向有序改變，采用嚴格的時序控制技術對屏上液晶分子進行控制來實現對背光通量調制，從而在屏幕上呈現亮與暗或透過與不透過，再經彩色膜形成RGB像素點，再利用人眼的惰性、混色原理來顯示成像。液晶屏上的每個成像點都獨立被電場控制，不同的像素按照驅動信號“指揮”在顯示屏幕上顯示字符、數字或圖形，發出這指揮控制指令的TCON板，控制液晶分子排列方向動作的電路在前后玻璃基板上。此電路的制作與屏的分辨率一致。屏的物理分辨率是1024x768的屏，那意味著整個屏從上至下被分成了768行，每行有1024組像素，每組像素由RGB子像素組成，故一行共有3072個子像素，因此一行要做3072個薄膜TFT管，每行子像素按RGBRGB--順序定義和控制排列。一個1024x768的屏，在后玻璃基板上要做1024x768x3個TFT管。制造的理念是：在后玻璃基板上先做襯底，再按子像素分布規律做水平、垂直方向相互絕緣的透明電極，在水平、垂直線相交處再做TFT晶體管，并使每個TFT管的G極與TCON板輸出的掃描信號電極相連、S極與TCON輸出的代表1圖像工作的RGB尋址子像素控制信號電極連接，D極接在襯底上。在前玻璃基板上也按后玻璃基板子像素分布做許多透明電極構成的小方格，但這些電極所加電壓相同為VCOM，作共極使用。并在前玻璃基板正面貼上按RGB子像素排列的濾色膜。當某個TFT的G、S兩路信號相遇時，對應TFT管工作，S極電壓加在D極上，并與對應前玻璃基板共極電壓形成電壓差，所對應液晶分子上建立電場而旋轉，白色的光透過光學部件和此處液晶層，再經彩色膜形成一個個紅或綠或藍的發光小點，由于768個水平脈沖移動速度很快以及3072個電極工作頻率太高，加之RGB發光點體積小，人眼分辨力有限產生混色效應，便在人腦中形成了一幅彩色畫面。提供柵極G和源極S驅動信號的電路分別叫做柵、源驅動電路。柵、源驅動電路是將驅動IC壓焊到一個軟薄膜傳輸帶上，再采用網版印刷將其印制到屏基板ITO引線處（也將這個軟膜傳輸帶叫作COF連接器）。通常源驅動電路由多個COF組成，像1024x768的屏，如果一個源驅動COF可以輸出384個電極驅動信號，則需要8塊COF驅動電路。
　　

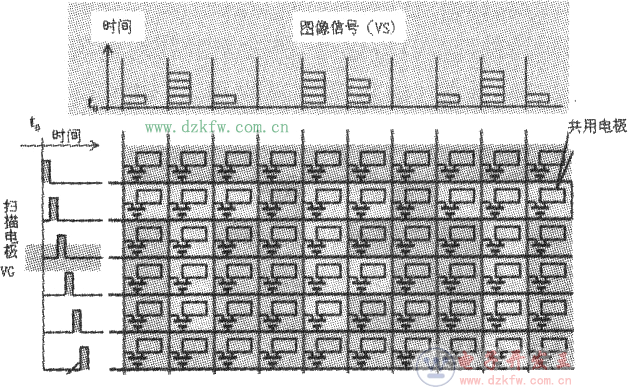

　　下圖示意了一幅液晶成像原理。
　　
　　分辨率為1024x768的屏，屏幕顯示的這幅畫面，TCON板究竟做了什么？
　　
　　我們一眼看到的這幅畫面，所用時間約Is，在這么短時間內TCON板驅動屏幕形成的這幅圖像至少重復了60次（指幀頻為60Hz），而六十分之一時間內卻形成了這一幀畫面，所用時間為16.67ms，在此時間內柵驅動電路順序送出了768個掃描脈沖去TFT管的G電極，每一行所用時間為16.67ms/768 =21.7μs(即行頻為46kHz)。與此同時，在送出一行脈沖所有21.7μs時間內，TCON也輸出一行3072列RGB顯示信號經源驅動電路給TFT管S電極。RGB驅動信號由電視畫面經邏輯板分解還原成驅動屏上TFT管工作的S極驅動信號。源驅動器給一整行的子像素充電到各自所需的電壓，以顯示不同的灰階。當這一行充電完畢，掃描驅動器啟動輸出下一行掃描驅動信號，同樣S電極不斷輸出RGB信號，點亮第二行子像素，這樣持續下去直到最后一行點亮。由此可見，液晶成像是由于TFT管通斷，使背光透過液晶層再經濾波膜在屏上形成眾多RGB小光點來形成畫面。液晶在這里起光通過開關的作用。
　　
　　通過上面液晶成像的簡述，顯然液晶手機、顯示屏、電視屏幕、計算器等，它們成像原理是相似的。液晶屏成像需要兩大電路的支持，一是提供背光源，二是TCON板和屏柵、源驅動電路工作。TCON板提供柵、源驅動電路工作所需的掃描信號和數據信號及各種控制柵、源，驅動電路工作所需的控制信號。
