（1）熟悉電熱取暖器的定時器、發熱元件、擺頭元件安全傾倒開關等器件的位置，萬用表測試判別其故障狀態。

（2）結構：電熱取暖器主要由外殼、安全金屬罩、反射罩、發熱元件、電源開關開關、擺頭電機、定時器、安全傾倒開關及底殼等組成。

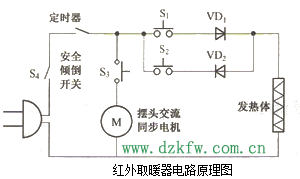

圖1 紅外取暖器電路原理圖

（3）原理：紅外取暖器的電路如上圖1所示，接通電源，220v交流電壓經安全傾倒開關K4到達定時器，如果將定時器設定一定時間或者選擇開ON的位置，電源就達到后面電路。開關K1、K2是用來控制發熱功率的開關，單獨按下一個為半熱，即功率約為一半。K1、K2都按下時為滿功率狀態。當按下K1(或K2、或者K1和K2同時按下)時，220v電壓就到達了發熱體，發熱體得電開始發熱。
