冰箱制冷原理圖及冰箱加制冷劑流程，冰箱原理

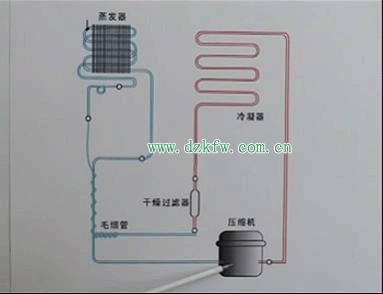

冰箱內部管道，他分高壓管道和低壓管，制冷劑在冰箱內部，它經過高壓管道流向過濾器，在經過毛細管到底壓管道開始制冷。

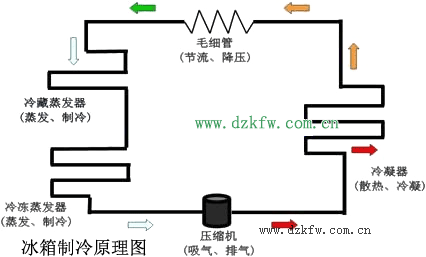

1、 冰箱制冷原理是制冷劑以氣態的形式由壓縮機吸入，壓縮成高溫高壓的蒸氣經排氣管進入冷凝器，制冷劑將熱量散發到外界空氣中，冷凝為高壓的液體，經過過濾器進入毛細管，并被截流降壓進入蒸發器中汽化。制冷劑液體吸收外界熱量汽化為干飽和蒸汽，實現冰箱內降溫，制冷劑變?yōu)榈蛪哼^熱蒸氣而被壓縮機吸回，如此往復。



2、冰箱的冷凍系統是一個密閉的制冷劑循環系統，只要工藝質量佳，管路中不存在泄漏問題，則可不必再補充制冷劑。管道（和整個制冷系統）密封良好，制冷劑就不會泄露，可以一直使用8-10年。



3、制冷劑如有泄漏或不足；可由毛細管后是否結霜來判斷，當毛細管后的管路出現結霜現象，且冷凍冷藏能力明顯不足時，就是制冷劑發生泄露了。此時須在低壓端焊接一個維修閥，進行系統抽真空處理及充填制冷劑。
4、冰箱加制冷劑流程：
（1）系統連接
先關閉高低壓閥門；低壓接口—藍色管—低壓快速接頭—系統低壓測相連接并鎖緊；高壓接口—紅色管—高壓快速接頭—系統高壓測相連接并鎖緊；加注接口—黃色管—真空泵相連接并上緊。
（2）系統抽真空
注意：該步驟必須在系統常壓下才能進行，否則應先進行系統卸壓。完成上述連接后，先開啟真空泵；同時打開高低壓閥門，然后（打開高低壓快速接頭），此時系統開始抽空；一定時間（約10~30min）后檢查系統是否完全真空，若未真空時應檢查系統的泄漏處并修復后重新抽空；同時關閉高低壓閥門，最后關閉真空泵；保壓3-~5min，查看系統是否有泄漏；
（3）系統加注制冷劑
將黃色管與真空泵的連接脫開，然后接到制冷劑瓶上緊；先打開制冷劑瓶（正向放置），再打開表組上的氣門芯排盡黃色管內的空氣，然后倒轉制冷劑瓶并放好；同時打開高低壓閥門，系統加入制冷劑，到規定量（按各系統廠家提供的加注量）時關閉高低壓閥門，同時正制冷劑瓶。
（4）確認加注效果
先開啟系統運轉；一定時間（約5~10min）后檢查系統的高低壓力是否正常（參考系統說明書）。若不足應在運行狀態下緩慢打開低壓閥門（此時嚴禁打開高壓閥門），補充適量的氣體制冷劑（鋼瓶正向放置狀態）后關閉低壓閥門，再重新檢測；若過高則應關閉鋼瓶，緩慢打開高壓閥門，從表組氣門芯處排放適量制冷劑（此時應注意噴出的制冷劑傷人），后關閉高壓閥門，再重新檢測；如上往復直到正常。
關閉系統，先關閉制冷劑瓶及高低壓快速接頭，從表組氣門芯處排盡表組內殘留的制冷劑（此時應注意噴出的制冷劑傷人），然后卸下高低壓快速接頭（此時注意高溫燙手），卸下制冷劑瓶、卸下三色管、妥善保管。
