什么是遙控接收頭？所謂接收頭就是將光敏二極管和放大電路組合到一起的元件，這些元件完成接收、放大、解調等功能。

所有紅外線遙控器的輸出都是用編碼后的串行數據對30~56kHz的方波進行脈沖幅度調制而產生的。如果直接對已調波進行測量，由于單芯片系統的指令周期是微秒(μs)，而已調波的脈寬只有20多μs，會產生很大的誤差。因此先要對已調波進行解調，對解調后的波形進行測量。

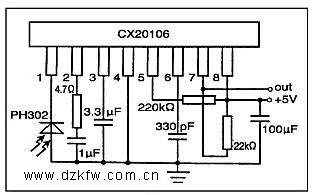

 紅外一體化接收頭： 紅外線接收頭一般是接收、放大、解調一體頭，一般紅外信號經接收頭解調后，數據 “0”和“1”的區別通常體現在高低電平的時間長短或信號周期上，單片機解碼時，通常將接收頭輸出腳連接到單片機的外部中斷，結合定時器判斷外部中斷間隔的時間從而獲取數據。重點是找到數據“0”與“1”間的波形差別。輸出端可與CMOS、TTL電路相連，這種接收頭廣泛用在空調，電視，VCD等電器中。 早期的紅外一體化接收頭一般由集成電路與接收二極管焊接在一塊電路板上完成的，這種接收頭具有體積大的缺點，現在的接收頭是集成電路與接收二極管封裝在一起的，不可拆，不可修，體積很小。大多數接收頭供電為5V，有極少數早期的接收頭為12V供電。 下面的是采用索尼CX20106接收芯片組合的接收頭電路

圖1 CX20106接收頭

紅外線遙控接收芯片CX20106可以完成對搖控信號的前置放大、限幅放大、帶通濾波、峰值檢波和波形整形，只需加上簡單的外圍電路即可完成對已調波的解調，原理如圖1所示。

  接收頭好壞判斷： 接收頭接上5V電壓，輸出端接萬用表，按遙控器任意鍵，對準接收器，萬用表指針應在3-4.5V 之間任意一電壓點擺動為好的。 接收頭替換：原則上大多數接收頭都可互相代換，只需注意供電電壓與管腳位置就行。接收頭引腳位置大多數有以下兩種排列方式，但也有與之不一樣的排列方法，代換時應注意。

圖2 大體積接收頭的引腳圖

1
圖3 小型接收頭的管腳圖
