電路分析 第 3 節 星形和三角形電阻網絡的等效變換

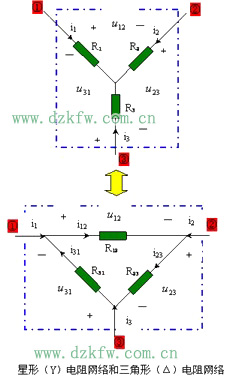

一、 星形（ Y ）和三角形（Δ）電阻網絡

特 點

三端網絡，端鈕分別是①、②、③。

二、等效的條件

等效條件

端鈕處對應的電壓、電流分別相等

三、等效轉換

對于Δ形電阻網絡，有

對于 Y 形電阻網絡，有

根據等效的條件，得

用電導來表示，則

同樣可得

當Δ形電阻網絡的三個電阻都相等時，有

Y 和Δ等效的一般公式

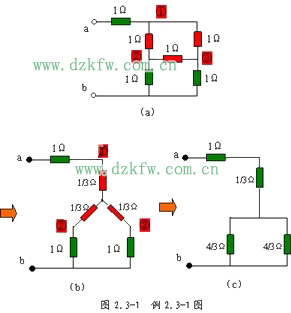

例 2.3-1 求圖 2.3-1 （ a ）所示二端網絡的輸入電阻 Rab 。

解：先對三個 1 Ω電阻組成的Δ網絡的節點作標記，在圖 2.3-2 （ a ）上分別記為①、②、③。再將這個Δ網絡等效成 Y 形網絡，如圖 2.3-2 （ b ），由于Δ網絡的三個電阻都為 1 Ω，即 ，則其等效的 Y 形網絡的電阻為

再根據電阻的串、并聯關系，把圖 2.3-2 （ b ）等效成圖 2.3-2 （ c ），并得到輸入電阻
